CHV9402ZH自卸半掛車
來源： 作者：未知 時間：2021-06-30
道路運輸車輛達標車型配置、參數表（掛車）
   | |||||||||||
| 達標車型編號 G032001600 |
| 生產企業 | 四川馳恒專用汽車制造有限公司 | ||||||||||
| 產品型號 | CHV9402ZH | 產品名稱 | 自卸半掛車 | ||||||||
| 外廓尺寸（長×寬×高）（mm） | 8000，8500，9000×2500,2550×3850,3650,3550,3450,3350,3250 | 貨廂欄板內尺寸（長×寬×高）（mm）或容積（m3）或攪動容量（m3）或有效容積（m3） | 7400,7300,7900,7800,8400,8300×2300,2320,2350,2380,2400,2420,2450,2470,2490×600,550,500 | ||||||||
| 總質量（kg） | 40000 | 整備質量（kg） | 6800,7100,7400 | ||||||||
| 支撐裝置型號 | SQ28 | 轉向軸數量（個） | CommonTruckTrailer不適用 | ||||||||
| 輪胎規格 | 12R22.5 12PR | ||||||||||
| 輪胎數量（個） | 4/4/4 | 掛車設計最高車速（km/h） | 89 | ||||||||
| 側面防護裝置 | 有 | 后下部防護裝置 | 有 | ||||||||
| 載荷布置標識 | 不適用 | 車身反光標識 | 有 | ||||||||
| 起重尾板警示標識 | 不適用 | 起重尾板機械鎖緊裝置 | 不適用 | ||||||||
| 系固點數量 | 前墻（個） | 不適用 | 尾部標志板數量 | 1 | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 水平承載面（個） | 不適用 | 溫度監控裝置 | 不適用 | ||||||||
| 制動器型式（前/后） | 鼓式/鼓式/鼓式 | 氣壓制動系統壓縮空氣干燥、油水分離裝置 | 有 | ||||||||
| 制動間隙自動調整裝置 | 有 | 壓力測試連接器數量（儲氣筒）（個） | 2 | ||||||||
| 制動器襯片更換報警裝置 | 有 | 壓力測試連接器數量（制動氣室）（個） | 6 | ||||||||
| 電子制動系統（EBS）控制器型號 | 不適用 | 防抱制動裝置（ABS） | 有 | ||||||||
| 機械連接裝置型號 | HKKP50# | “長車”標志牌 | 不適用 | ||||||||
| 與半掛車匹配的半掛牽引車牽引座規格 | 50 | 牽引銷座板離地高度（mm） | 1200 | ||||||||
| 半掛車前回轉半徑（mm） | 1473,1463,1639,1495,1484,1658 | 與半掛車匹配的半掛牽引車前回轉半徑（≥mm） | 1850，1750 | ||||||||
| 半掛車間隙半徑（mm） | 2300 | 與半掛車匹配的半掛牽引車后回轉半徑（≤mm） | 2200 | ||||||||
| 制動響應時間C（s） | 0.35 | 牽引銷中心軸線到半掛車最后端水平距離（mm） | 7390，7740，7940 | ||||||||
| 牽引桿掛環中心孔直徑（mm） | 不適用 | 中置軸掛車前回轉半徑（mm） | 不適用 | ||||||||
| 與掛車匹配牽引車輛的牽引桿掛環中心距牽引貨車最后端水平距離（mm） | 不適用 | 牽引桿掛環中心離地高度（mm） | 不適用 | ||||||||
| 危險貨物車輛類型 | 不適用 | 懸架型式 | 非獨立式鋼板彈簧 | ||||||||
| 傾覆保護裝置 | 不適用 | 后部防護裝置 | 不適用 | ||||||||
| 罐體尾部至后部防護裝置間距（mm） | 不適用 | 罐體尾部至后下部防護裝置間距（mm） | 不適用 | ||||||||
| 特定運輸介質 | 不適用 | ||||||||||

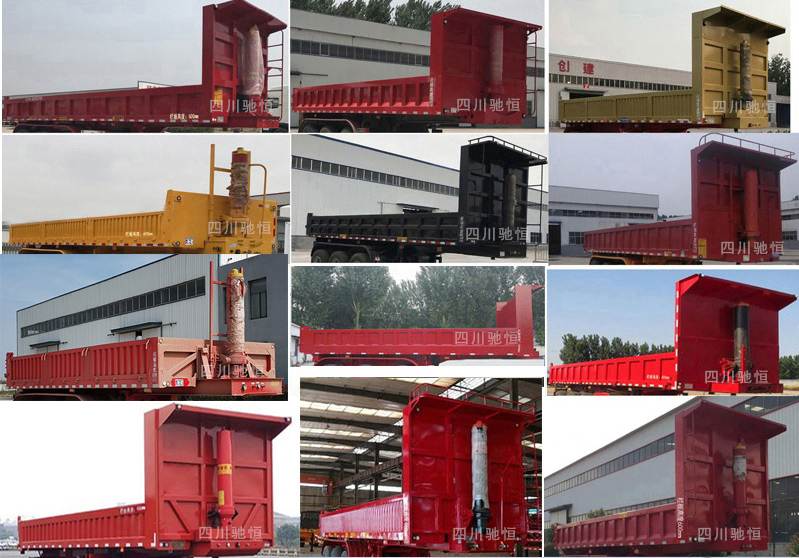

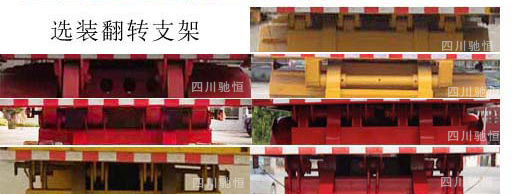

| 備注 | 該車自卸方式為后卸,選裝前部樣式,選裝后部樣式,選裝尾部標識板安裝位置,選裝號牌板樣式,選裝后翻轉座樣式.車長/牽引銷中心到最前端距離/軸距/后懸(mm)對應關系:8000/780/3600+1310+1310/1000,8500/760/3950+1310+1310/1170,9000/1060/3950+1310+1310/1370,ABS:型號:CM2XL-4S/2M;生產廠家:廣州瑞立科密汽車電子股份有限公司;防護:側、后防護裝置材料:Q235B,與車輛連接方式為焊接,后防護裝置截面尺寸(mm)直徑為:130,離地高度為:460mm.外廓尺寸長與貨廂欄板內尺寸（長）對應關系為：8000/7400,7300；8500/7900,7800；9000/8400,8300。 | ||||||||||
| 選裝照片 |   | ||||||||||
