JF9402CCYK倉柵式運輸半掛車
來源： 作者：未知 時間：2021-04-23
道路運輸車輛達標車型配置、參數表（掛車）
   | |||||||||||
| 達標車型編號 G031000941 |
| 生產企業 | 河南駿通車輛有限公司 | ||||||||||
| 產品型號 | JF9402CCYK | 產品名稱 | 倉柵式運輸半掛車 | ||||||||
| 外廓尺寸（長×寬×高）（mm） | 13000×2550×3150,3350,3550,3750,3950,3300,3500,3700,3900 | 貨廂欄板內尺寸（長×寬×高）（mm）或容積（m3）或攪動容量（m3）或有效容積（m3） | 12910,12850×2330,2350,2420,2440×600,500,400,300 | ||||||||
| 總質量（kg） | 40000 | 整備質量（kg） | 5900,5400 | ||||||||
| 支撐裝置型號 | SQ28 | 轉向軸數量（個） | CommonTruckTrailer不適用 | ||||||||
| 輪胎規格 | 12R22.5 12PR | ||||||||||
| 輪胎數量（個） | 4/4/4 | 掛車設計最高車速（km/h） | 89 | ||||||||
| 側面防護裝置 | 有 | 后下部防護裝置 | 有 | ||||||||
| 載荷布置標識 | 有 | 車身反光標識 | 有 | ||||||||
| 起重尾板警示標識 | 不適用 | 起重尾板機械鎖緊裝置 | 不適用 | ||||||||
| 系固點數量 | 前墻（個） | 不適用 | 尾部標志板數量 | 2 | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 水平承載面（個） | 52 | 溫度監控裝置 | 不適用 | ||||||||
| 制動器型式（前/后） | 盤式/盤式/盤式 | 氣壓制動系統壓縮空氣干燥、油水分離裝置 | 有 | ||||||||
| 制動間隙自動調整裝置 | 有 | 壓力測試連接器數量（儲氣筒）（個） | 2 | ||||||||
| 制動器襯片更換報警裝置 | 有 | 壓力測試連接器數量（制動氣室）（個） | 6 | ||||||||
| 電子制動系統（EBS）控制器型號 | 不適用 | 防抱制動裝置（ABS） | 有 | ||||||||
| 機械連接裝置型號 | 50-D200 | “長車”標志牌 | 不適用 | ||||||||
| 與半掛車匹配的半掛牽引車牽引座規格 | 50 | 牽引銷座板離地高度（mm） | 1250 | ||||||||
| 半掛車前回轉半徑（mm） | 1751,1821,1931,1733,1803,1908 | 與半掛車匹配的半掛牽引車前回轉半徑（≥mm） | 2100 | ||||||||
| 半掛車間隙半徑（mm） | 2300 | 與半掛車匹配的半掛牽引車后回轉半徑（≤mm） | 2200 | ||||||||
| 制動響應時間C（s） | 0.40 | 牽引銷中心軸線到半掛車最后端水平距離（mm） | 11700,11550,11800 | ||||||||
| 牽引桿掛環中心孔直徑（mm） | 不適用 | 中置軸掛車前回轉半徑（mm） | 不適用 | ||||||||
| 與掛車匹配牽引車輛的牽引桿掛環中心距牽引貨車最后端水平距離（mm） | 不適用 | 牽引桿掛環中心離地高度（mm） | 不適用 | ||||||||
| 危險貨物車輛類型 | 不適用 | 懸架型式 | 非獨立空氣懸架 | ||||||||
| 傾覆保護裝置 | 不適用 | 后部防護裝置 | 不適用 | ||||||||
| 罐體尾部至后部防護裝置間距（mm） | 不適用 | 罐體尾部至后下部防護裝置間距（mm） | 不適用 | ||||||||
| 特定運輸介質 | 不適用 | ||||||||||

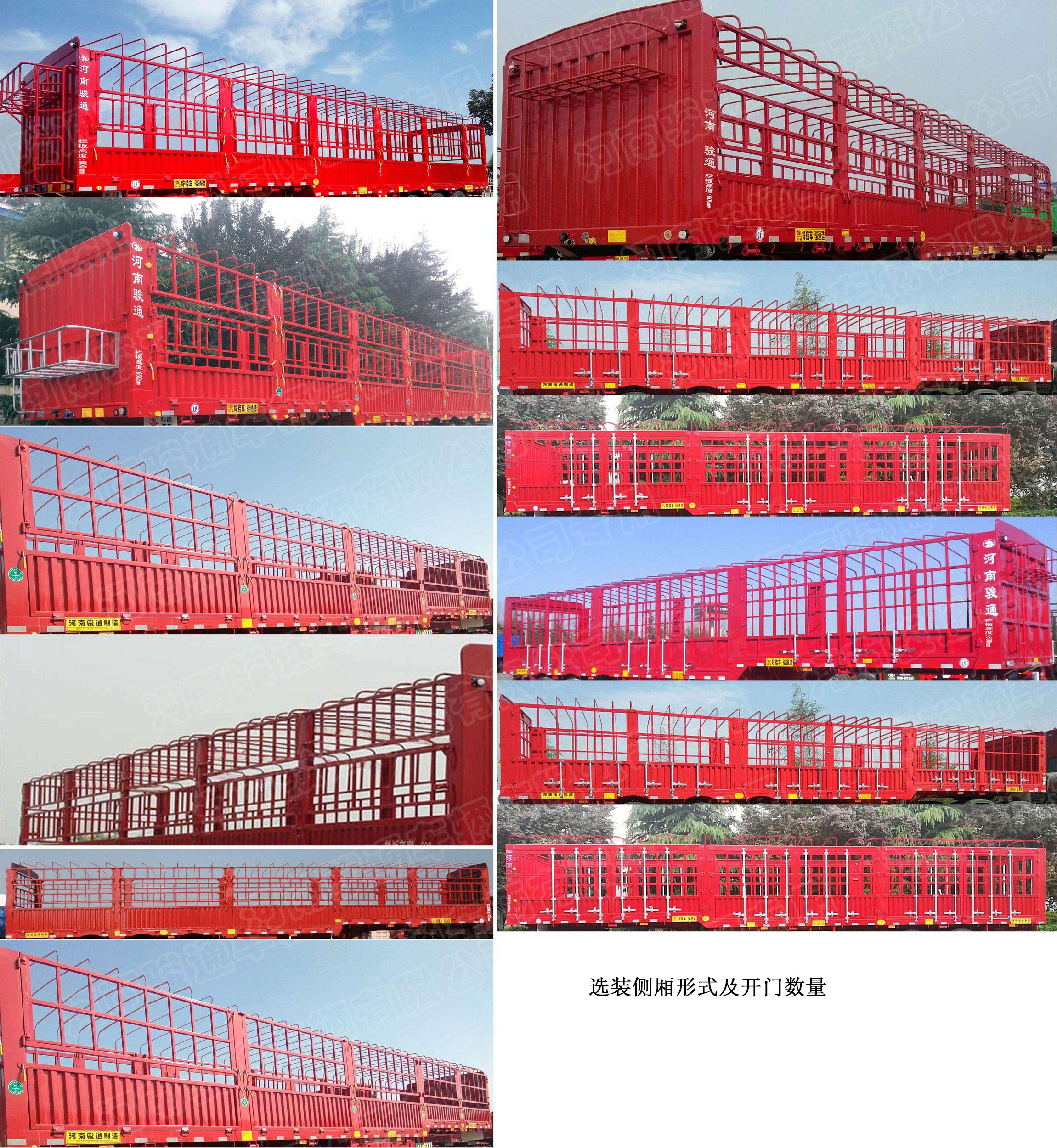

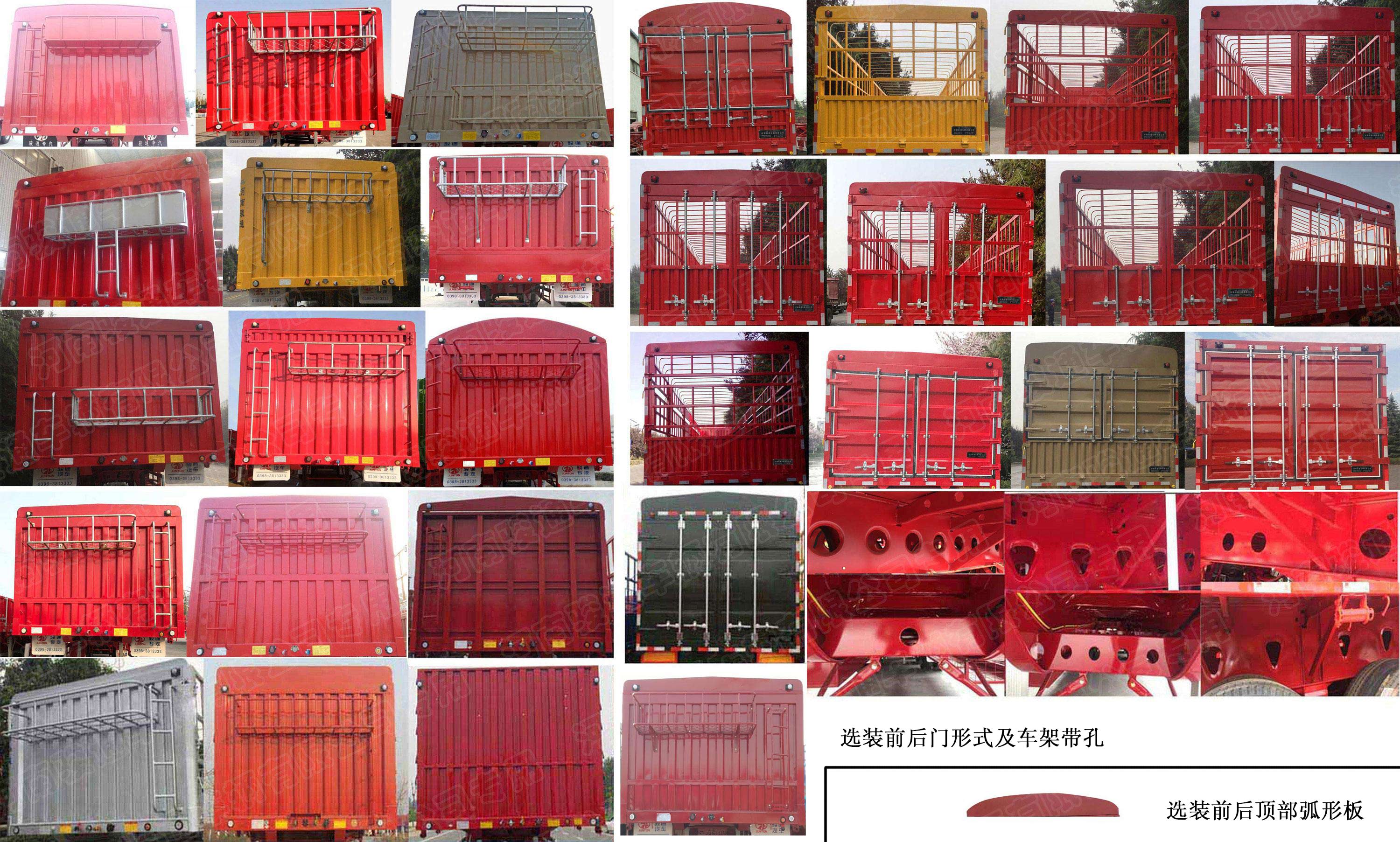

| 備注 | 1.選裝前后門形式及車架帶孔,選裝前后頂部弧形板,選裝側廂型式，選裝側廂開門數量，選裝工具箱.2.車長/牽引銷到車輛最前端的距離/軸距/后懸對應關系為：13000/1300/6830+1310+1310/2250,13000/1450/6830+1310+1310/2100,13000/1200/6830+1310+1310/2350.當車寬為2550寬度時,前懸/半掛車的前回轉半徑的對應關系為: 1200/1751;1300/1821,1450/1931,當車寬為2500寬度時,前懸/半掛車的前回轉半徑的對應關系為:1200/1733;1300/1803.1450/1908.當貨箱廂長為12910時,前懸/車輛前軸到貨箱前壁內側的距離1200/1155;1300/1255,1450/1405;當貨箱廂長為12850時,前懸/車輛前軸到貨箱前壁內側的距離1200/1125;1300/1225,1450/1375.整備質量/載質量對應關系：5900/34100,5400/34600 | ||||||||||
| 選裝照片 |   | ||||||||||
