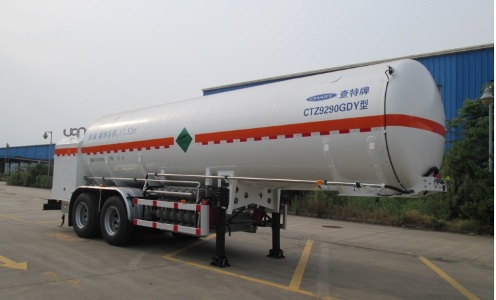

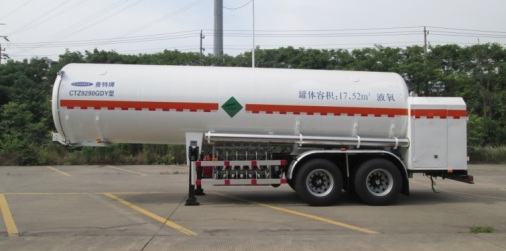

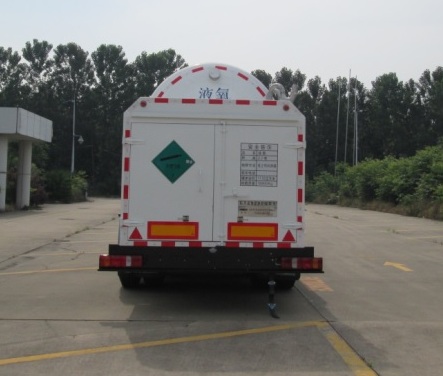

CTZ9290GDY低溫液體運輸半掛車
來源： 作者：未知 時間：2021-04-23
道路運輸車輛達標車型配置、參數表（掛車）
   | |||||||||||
| 達標車型編號 G031000926 |
| 生產企業 | 查特中汽深冷特種車(常州)有限公司 | ||||||||||
| 產品型號 | CTZ9290GDY | 產品名稱 | 低溫液體運輸半掛車 | ||||||||
| 外廓尺寸（長×寬×高）（mm） | 9600×2500×3280 | 貨廂欄板內尺寸（長×寬×高）（mm）或容積（m3）或攪動容量（m3）或有效容積（m3） | 17.52 | ||||||||
| 總質量（kg） | 28550 | 整備質量（kg） | 10150 | ||||||||
| 支撐裝置型號 | A400C | 轉向軸數量（個） | CommonTruckTrailer不適用 | ||||||||
| 輪胎規格 | 11R22.5 12PR | ||||||||||
| 輪胎數量（個） | 4/4 | 掛車設計最高車速（km/h） | 80 | ||||||||
| 側面防護裝置 | 有 | 后下部防護裝置 | 有 | ||||||||
| 載荷布置標識 | 不適用 | 車身反光標識 | 有 | ||||||||
| 起重尾板警示標識 | 不適用 | 起重尾板機械鎖緊裝置 | 不適用 | ||||||||
| 系固點數量 | 前墻（個） | 不適用 | 尾部標志板數量 | 2 | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 水平承載面（個） | 不適用 | 溫度監控裝置 | 不適用 | ||||||||
| 制動器型式（前/后） | 盤式/盤式 | 氣壓制動系統壓縮空氣干燥、油水分離裝置 | 有 | ||||||||
| 制動間隙自動調整裝置 | 有 | 壓力測試連接器數量（儲氣筒）（個） | 1 | ||||||||
| 制動器襯片更換報警裝置 | 有 | 壓力測試連接器數量（制動氣室）（個） | 4 | ||||||||
| 電子制動系統（EBS）控制器型號 | 4801020640 | 防抱制動裝置（ABS） | 有 | ||||||||
| 機械連接裝置型號 | KZ10 | “長車”標志牌 | 不適用 | ||||||||
| 與半掛車匹配的半掛牽引車牽引座規格 | 50 | 牽引銷座板離地高度（mm） | 1280 | ||||||||
| 半掛車前回轉半徑（mm） | 1150 | 與半掛車匹配的半掛牽引車前回轉半徑（≥mm） | 1250 | ||||||||
| 半掛車間隙半徑（mm） | 2300 | 與半掛車匹配的半掛牽引車后回轉半徑（≤mm） | 2200 | ||||||||
| 制動響應時間C（s） | 0.4 | 牽引銷中心軸線到半掛車最后端水平距離（mm） | 8695 | ||||||||
| 牽引桿掛環中心孔直徑（mm） | 不適用 | 中置軸掛車前回轉半徑（mm） | 不適用 | ||||||||
| 與掛車匹配牽引車輛的牽引桿掛環中心距牽引貨車最后端水平距離（mm） | 不適用 | 牽引桿掛環中心離地高度（mm） | 不適用 | ||||||||
| 危險貨物車輛類型 | AT | 懸架型式 | 非獨立式空氣懸架 | ||||||||
| 傾覆保護裝置 | 不適用 | 后部防護裝置 | 不適用 | ||||||||
| 罐體尾部至后部防護裝置間距（mm） | 不適用 | 罐體尾部至后下部防護裝置間距（mm） | 不適用 | ||||||||
| 特定運輸介質 | 不適用 | ||||||||||

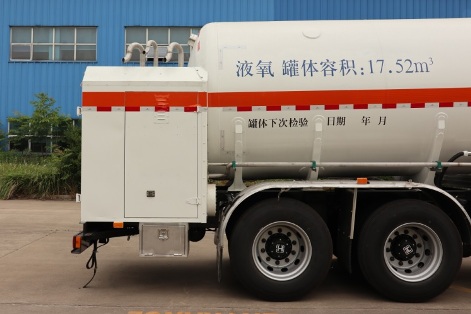

| 備注 | 危險品車輛類型為AT 型，運輸的危險貨物介質為：液氧，危險貨物類項號為2.2類不燃氣體。采用具有限速裝置的適用于牽引危險品運輸半掛車的牽引車。列車最高車速限速80km/h。閥門艙頂部選裝S排放口形狀，閥門艙右側后部選裝通風百葉窗。 | ||||||||||
| 選裝照片 |   | ||||||||||
