LXC9401TDP低平板半掛車
來源： 作者：未知 時間：2021-04-23
道路運輸車輛達標車型配置、參數表（掛車）
   | |||||||||||
| 達標車型編號 G031000901 |
| 生產企業 | 山東鑼響汽車制造有限公司 | ||||||||||
| 產品型號 | LXC9401TDP | 產品名稱 | 低平板半掛車 | ||||||||
| 外廓尺寸（長×寬×高）（mm） | 13750×3000,2800×1800,1750,1700,1650,1600,1550,1500 | 貨廂欄板內尺寸（長×寬×高）（mm）或容積（m3）或攪動容量（m3）或有效容積（m3） | 13750×3000×—— | ||||||||
| 總質量（kg） | 40000 | 整備質量（kg） | 6500,6800,7100 | ||||||||
| 支撐裝置型號 | E100,SQ28,A300C | 轉向軸數量（個） | CommonTruckTrailer不適用 | ||||||||
| 輪胎規格 | 8.25R20 16PR,8.25-20 16PR | ||||||||||
| 輪胎數量（個） | 4/4/4 | 掛車設計最高車速（km/h） | 89 | ||||||||
| 側面防護裝置 | 有 | 后下部防護裝置 | 有 | ||||||||
| 載荷布置標識 | 不適用 | 車身反光標識 | 有 | ||||||||
| 起重尾板警示標識 | 不適用 | 起重尾板機械鎖緊裝置 | 不適用 | ||||||||
| 系固點數量 | 前墻（個） | 不適用 | 尾部標志板數量 | 2 | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 水平承載面（個） | 不適用 | 溫度監控裝置 | 不適用 | ||||||||
| 制動器型式（前/后） | 鼓式/鼓式/鼓式 | 氣壓制動系統壓縮空氣干燥、油水分離裝置 | 有 | ||||||||
| 制動間隙自動調整裝置 | 有 | 壓力測試連接器數量（儲氣筒）（個） | 2 | ||||||||
| 制動器襯片更換報警裝置 | 有 | 壓力測試連接器數量（制動氣室）（個） | 6 | ||||||||
| 電子制動系統（EBS）控制器型號 | 不適用 | 防抱制動裝置（ABS） | 有 | ||||||||
| 機械連接裝置型號 | LSYH-Z50-10,SQKP50#,JGZ50#,ZHQ5006 | “長車”標志牌 | 不適用 | ||||||||
| 與半掛車匹配的半掛牽引車牽引座規格 | 50 | 牽引銷座板離地高度（mm） | 1250 | ||||||||
| 半掛車前回轉半徑（mm） | 1886,1886,1886,1886,2039,2039,2039,2039 | 與半掛車匹配的半掛牽引車前回轉半徑（≥mm） | 1986,1986,1986,1986,2139,2139,2139,2139 | ||||||||
| 半掛車間隙半徑（mm） | 2300 | 與半掛車匹配的半掛牽引車后回轉半徑（≤mm） | 2200 | ||||||||
| 制動響應時間C（s） | 0.40 | 牽引銷中心軸線到半掛車最后端水平距離（mm） | 12000,12000 | ||||||||
| 牽引桿掛環中心孔直徑（mm） | 不適用 | 中置軸掛車前回轉半徑（mm） | 不適用 | ||||||||
| 與掛車匹配牽引車輛的牽引桿掛環中心距牽引貨車最后端水平距離（mm） | 不適用 | 牽引桿掛環中心離地高度（mm） | 不適用 | ||||||||
| 危險貨物車輛類型 | 不適用 | 懸架型式 | 非獨立式鋼板彈簧懸架 | ||||||||
| 傾覆保護裝置 | 不適用 | 后部防護裝置 | 不適用 | ||||||||
| 罐體尾部至后部防護裝置間距（mm） | 不適用 | 罐體尾部至后下部防護裝置間距（mm） | 不適用 | ||||||||
| 特定運輸介質 | 不適用 | ||||||||||
| 備注 | 該車僅可運輸不可拆卸物體,鵝頸前部不可載貨及鵝頸寬度為2096,1410,1330,1290,1210;貨臺離地高度為(mm):1150,1100,1050,1000,950,900;選裝前部鵝頸樣式;制動系統配備三個儲氣筒,第二、三個儲氣筒串聯,共用一個壓力測試連接器;輪距申報3個配置分別為2050/2050/2050,2180/2180/2180,2250/2250/2250;車長/牽引銷到最前端距離/軸距/后懸(mm)的對應關系:13750/1750/6980+1310+1310/2400,13750/1750/7100+1310+1310/2280. 互換性銘牌對應關系為: 13750/6980+1310+1310/2400,前懸1750,前回轉1886.牽引車前回轉≥1986;牽引銷到最后端距離12000 13750/7100+1310+1310/2280,前懸1750,前回轉1886.牽引車前回轉≥1986;牽引銷到最后端距離12000 13750/6980+1310+1310/2400,前懸1750,前回轉2039.牽引車前回轉≥2139;牽引銷到最后端距離12000 13750/7100+1310+1310/2280,前懸1750,前回轉2039.牽引車前回轉≥2139;牽引銷到最后端距離12000 以上對應3000寬度 13750/6980+1310+1310/2400,前懸1750,前回轉1886.牽引車前回轉≥1986;牽引銷到最后端距離12000 13750/7100+1310+1310/2280,前懸1750,前回轉1886.牽引車前回轉≥1986;牽引銷到最后端距離12000 13750/6980+1310+1310/2400,前懸1750,前回轉2039.牽引車前回轉≥2139;牽引銷到最后端距離12000 13750/7100+1310+1310/2280,前懸1750,前回轉2039.牽引車前回轉≥2139;牽引銷到最后端距離12000 以上對應2800寬度 整備質量和額定載質量的對應關系: 當整備質量是6500時,額定載質量為33500 當整備質量是6800時,額定載質量為33200 當整備質量是7100時,額定載質量為32900 | ||||||||||

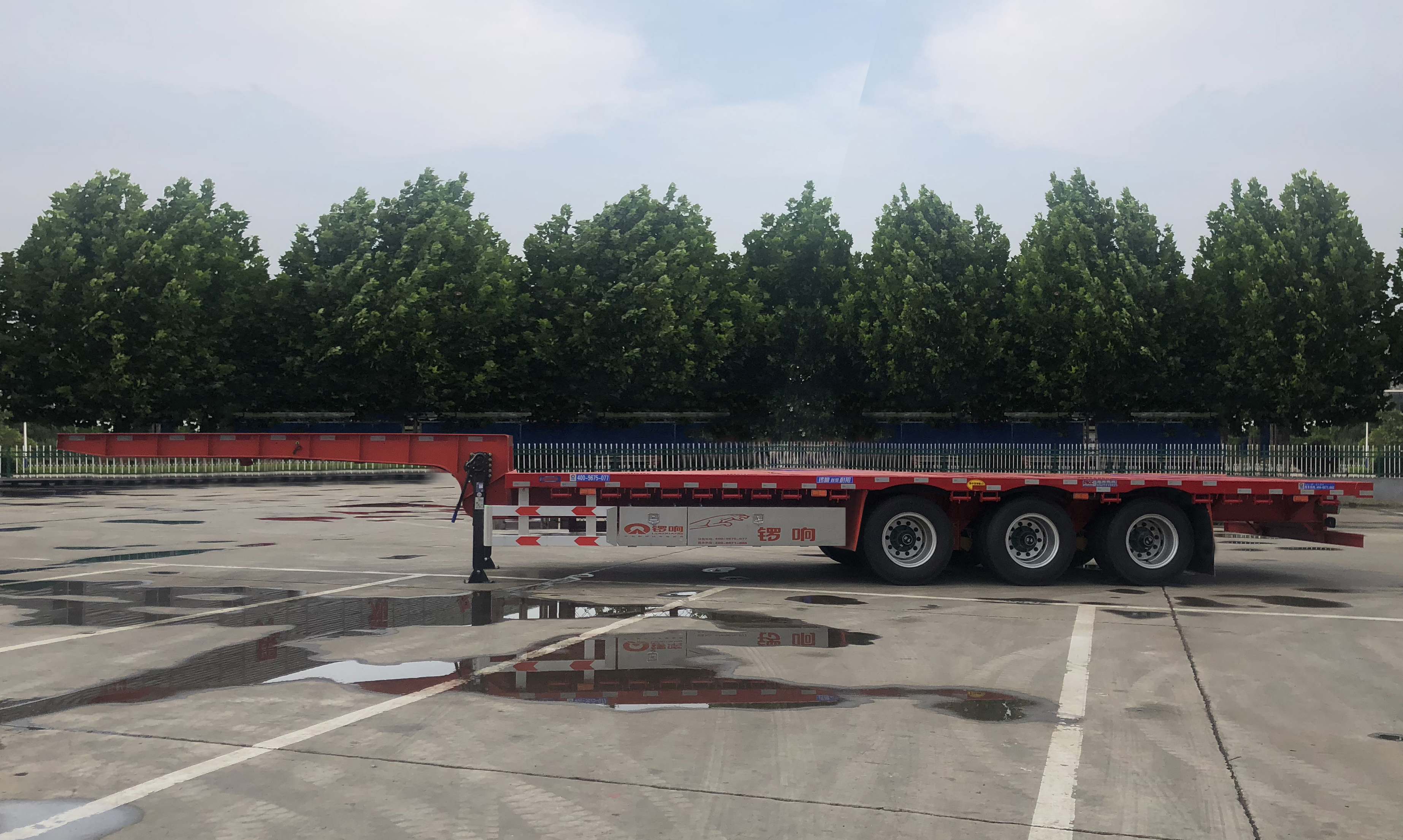

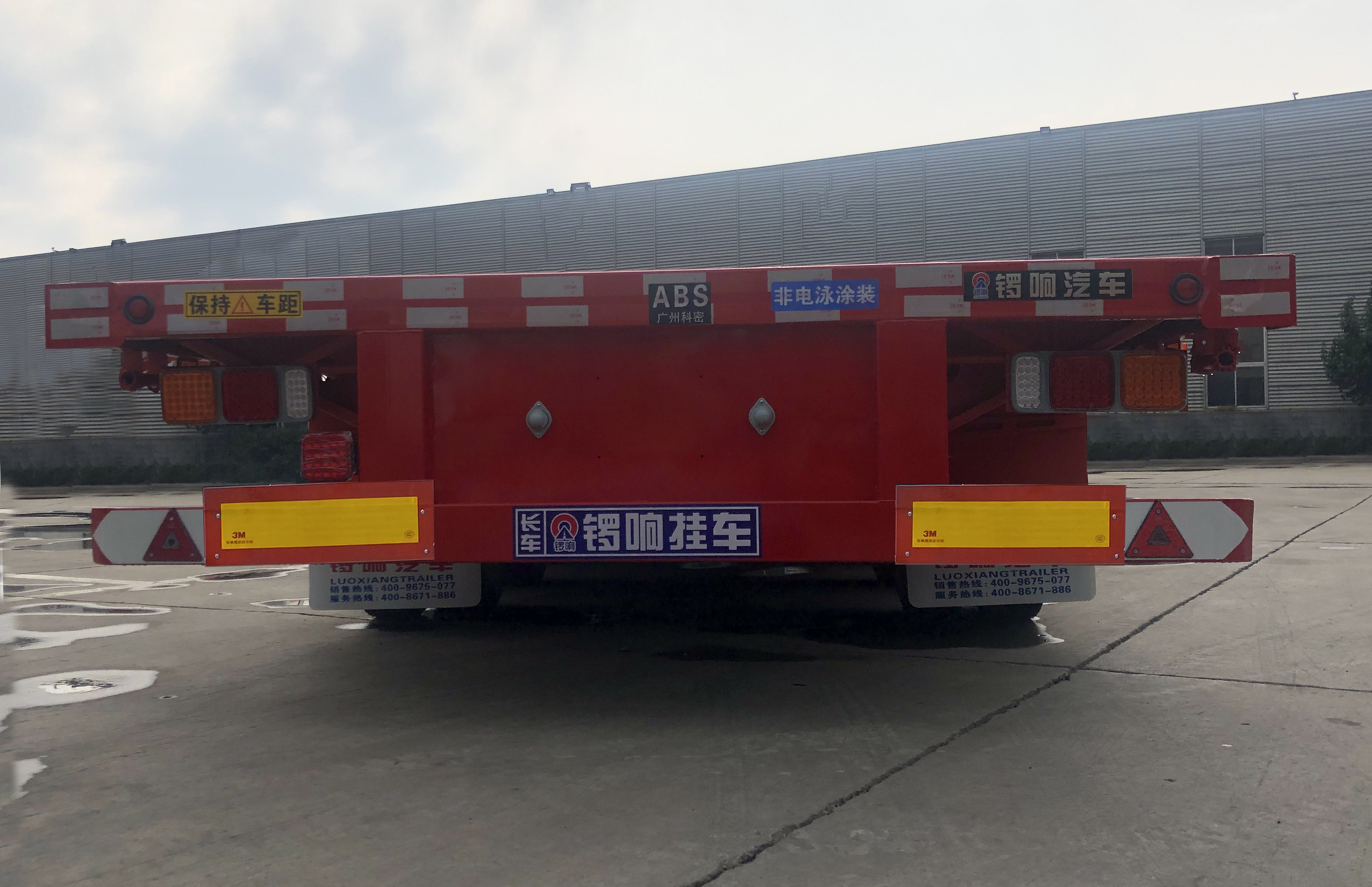

| 選裝照片 |  | ||||||||||
