HCX9401Z自卸半掛車
來源： 作者：未知 時間：2021-04-23
道路運輸車輛達標車型配置、參數表（掛車）
   | |||||||||||
| 達標車型編號 G031000878 |
| 生產企業 | 湖南成鑫專用汽車有限公司 | ||||||||||
| 產品型號 | HCX9401Z | 產品名稱 | 自卸半掛車 | ||||||||
| 外廓尺寸（長×寬×高）（mm） | 10000,9500,9000×2550×3800,3600,3400,3200 | 貨廂欄板內尺寸（長×寬×高）（mm）或容積（m3）或攪動容量（m3）或有效容積（m3） | 9300,9230,8800,8730,8300,8230×2430,2380,2350×600 | ||||||||
| 總質量（kg） | 40000 | 整備質量（kg） | 8400,8200,7700 | ||||||||
| 支撐裝置型號 | FW28 | 轉向軸數量（個） | CommonTruckTrailer不適用 | ||||||||
| 輪胎規格 | 12R22.5 12PR,11.00R20 12PR | ||||||||||
| 輪胎數量（個） | 4/4/4 | 掛車設計最高車速（km/h） | 85 | ||||||||
| 側面防護裝置 | 有 | 后下部防護裝置 | 有 | ||||||||
| 載荷布置標識 | 不適用 | 車身反光標識 | 有 | ||||||||
| 起重尾板警示標識 | 不適用 | 起重尾板機械鎖緊裝置 | 不適用 | ||||||||
| 系固點數量 | 前墻（個） | 不適用 | 尾部標志板數量 | 2 | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 水平承載面（個） | 不適用 | 溫度監控裝置 | 不適用 | ||||||||
| 制動器型式（前/后） | 鼓式/鼓式/鼓式 | 氣壓制動系統壓縮空氣干燥、油水分離裝置 | 有 | ||||||||
| 制動間隙自動調整裝置 | 有 | 壓力測試連接器數量（儲氣筒）（個） | 2 | ||||||||
| 制動器襯片更換報警裝置 | 有 | 壓力測試連接器數量（制動氣室）（個） | 6 | ||||||||
| 電子制動系統（EBS）控制器型號 | 不適用 | 防抱制動裝置（ABS） | 有 | ||||||||
| 機械連接裝置型號 | KPB | “長車”標志牌 | 不適用 | ||||||||
| 與半掛車匹配的半掛牽引車牽引座規格 | 50 | 牽引銷座板離地高度（mm） | 1300 | ||||||||
| 半掛車前回轉半徑（mm） | 1652,1561,1684,1800 | 與半掛車匹配的半掛牽引車前回轉半徑（≥mm） | 1762,1671,1794,1910 | ||||||||
| 半掛車間隙半徑（mm） | 2300 | 與半掛車匹配的半掛牽引車后回轉半徑（≤mm） | 2200 | ||||||||
| 制動響應時間C（s） | 0.4 | 牽引銷中心軸線到半掛車最后端水平距離（mm） | 8450,8400,8100,7900,8730,8900 | ||||||||
| 牽引桿掛環中心孔直徑（mm） | 不適用 | 中置軸掛車前回轉半徑（mm） | 不適用 | ||||||||
| 與掛車匹配牽引車輛的牽引桿掛環中心距牽引貨車最后端水平距離（mm） | 不適用 | 牽引桿掛環中心離地高度（mm） | 不適用 | ||||||||
| 危險貨物車輛類型 | 不適用 | 懸架型式 | 非獨立鋼板彈簧 | ||||||||
| 傾覆保護裝置 | 不適用 | 后部防護裝置 | 不適用 | ||||||||
| 罐體尾部至后部防護裝置間距（mm） | 不適用 | 罐體尾部至后下部防護裝置間距（mm） | 不適用 | ||||||||
| 特定運輸介質 | 不適用 | ||||||||||
| 備注 | 該車自卸方式為后卸.車長/半掛車牽引銷到車輛最前端距離/軸距/后懸對應關系(mm):10000/1100/4830+1310+1310/1450,10000/1270/4830+1310+1310/1280，9500/1050/4500+1310+1310/1330,9500/1100/4500+1310+1310/1280,9000/1100/4400+1310+1310/880,9000/900/4400+1310+1310/1080.ABS型號:CM2XL-4S/2M;生產廠家:廣州瑞立科密汽車電子股份有限公司.側面和后下部防護裝置所用材料材質為Q235,與車身的連接方式為焊接,后下部防護裝置的斷面尺寸(mm):140×55,離地高度490mm.外形尺寸長度與貨箱欄板內尺寸長度對應關系為,10000mm/9300mm,10000mm/9230,9500mm/8800mm,9500mm/8730mm;9000mm/8300mm,9000mm/8230mm.選裝前部/側面和后部結構樣式,選裝后翻轉支架.銘牌參數對應關系:車長/最大總質量/整備質量/最大載質量：10000mm/40000kg/8400kg/31600kg,10000mm/40000kg/8200kg/31600kg,9500mm/40000kg/8400kg/31600kg,9500mm/40000kg/8200kg/31800kg,9000mm/40000kg/8200kg/31800kg,9000mm/40000kg/7700kg/32300kg. 選裝貨箱欄板內尺寸（長*寬*高）（實測）(mm)：9300,9230,8800,8730,8300,8230*2430,2380,2350*600； 互換性銘牌多參數配置：前回轉半徑/與之匹配的牽引車前回轉半徑/牽引銷中心軸線到半掛車最后端水平距離（mm）：1652/1762/8450,1561/1671/8100,1684/1794/7900,1684/1794/8400,1800/1910/8730,1684/1794/8900 | ||||||||||

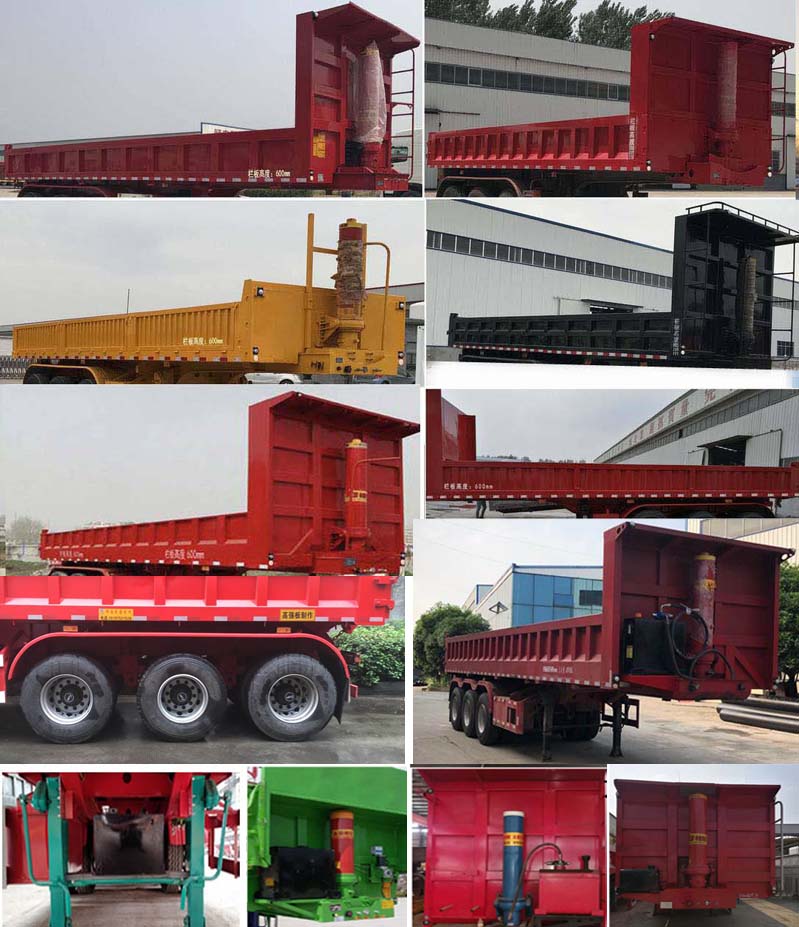

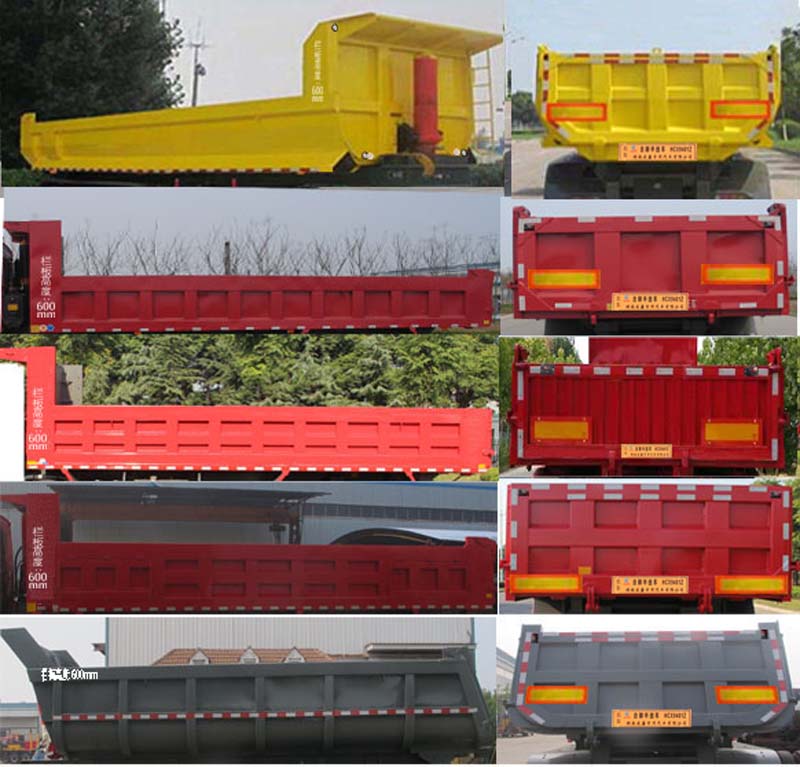

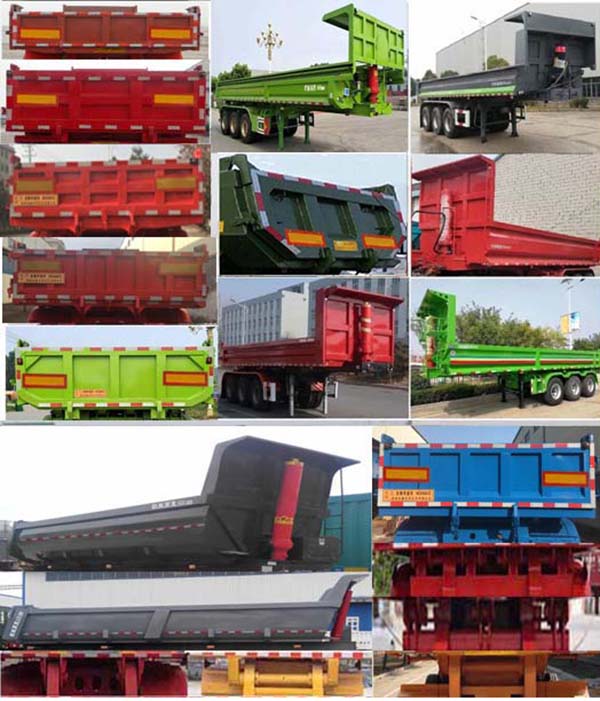

| 選裝照片 |    | ||||||||||
