CSQ9402ZZX自卸半掛車
來源： 作者：未知 時間：2021-04-23
道路運輸車輛達標車型配置、參數表（掛車）
   | |||||||||||
| 達標車型編號 G031000053 |
| 生產企業 | 梁山中集東岳車輛有限公司 | ||||||||||
| 產品型號 | CSQ9402ZZX | 產品名稱 | 自卸半掛車 | ||||||||
| 外廓尺寸（長×寬×高）（mm） | 11500,11000,10500×2550,2500×3700,3200,3000,2800,2700,3500 | 貨廂欄板內尺寸（長×寬×高）（mm）或容積（m3）或攪動容量（m3）或有效容積（m3） | 11340,11300,10840,10800,10340,10300×2460,2440,2420,2400×600 | ||||||||
| 總質量（kg） | 40000 | 整備質量（kg） | 7100,6750,6500 | ||||||||
| 支撐裝置型號 | E100,HY-D28T | 轉向軸數量（個） | CommonTruckTrailer不適用 | ||||||||
| 輪胎規格 | 12R22.5 12PR,11.00R20 12PR | ||||||||||
| 輪胎數量（個） | 4/4/4 | 掛車設計最高車速（km/h） | 89 | ||||||||
| 側面防護裝置 | 有 | 后下部防護裝置 | 有 | ||||||||
| 載荷布置標識 | 不適用 | 車身反光標識 | 有 | ||||||||
| 起重尾板警示標識 | 不適用 | 起重尾板機械鎖緊裝置 | 不適用 | ||||||||
| 系固點數量 | 前墻（個） | 不適用 | 尾部標志板數量 | 2 | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 水平承載面（個） | 不適用 | 溫度監控裝置 | 不適用 | ||||||||
| 制動器型式（前/后） | 鼓式/鼓式/鼓式 | 氣壓制動系統壓縮空氣干燥、油水分離裝置 | 有 | ||||||||
| 制動間隙自動調整裝置 | 有 | 壓力測試連接器數量（儲氣筒）（個） | 2 | ||||||||
| 制動器襯片更換報警裝置 | 有 | 壓力測試連接器數量（制動氣室）（個） | 6 | ||||||||
| 電子制動系統（EBS）控制器型號 | 不適用 | 防抱制動裝置（ABS） | 有 | ||||||||
| 機械連接裝置型號 | 50-D200,KZ10 | “長車”標志牌 | 不適用 | ||||||||
| 與半掛車匹配的半掛牽引車牽引座規格 | 50 | 牽引銷座板離地高度（mm） | 1250 | ||||||||
| 半掛車前回轉半徑（mm） | 1820,1750,1620,1600,1735,1805 | 與半掛車匹配的半掛牽引車前回轉半徑（≥mm） | 1970,1960,1900,1890,1770,1750 | ||||||||
| 半掛車間隙半徑（mm） | 2300 | 與半掛車匹配的半掛牽引車后回轉半徑（≤mm） | 2150 | ||||||||
| 制動響應時間C（s） | 0.40 | 牽引銷中心軸線到半掛車最后端水平距離（mm） | 10200,9800,9500 | ||||||||
| 牽引桿掛環中心孔直徑（mm） | 不適用 | 中置軸掛車前回轉半徑（mm） | 不適用 | ||||||||
| 與掛車匹配牽引車輛的牽引桿掛環中心距牽引貨車最后端水平距離（mm） | 不適用 | 牽引桿掛環中心離地高度（mm） | 不適用 | ||||||||
| 危險貨物車輛類型 | 不適用 | 懸架型式 | 縱置鋼板彈簧式平衡懸架 | ||||||||
| 傾覆保護裝置 | 不適用 | 后部防護裝置 | 不適用 | ||||||||
| 罐體尾部至后部防護裝置間距（mm） | 不適用 | 罐體尾部至后下部防護裝置間距（mm） | 不適用 | ||||||||
| 特定運輸介質 | 不適用 | ||||||||||

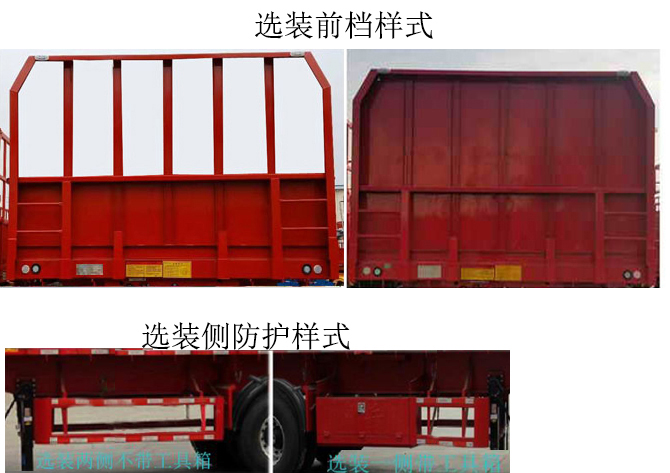

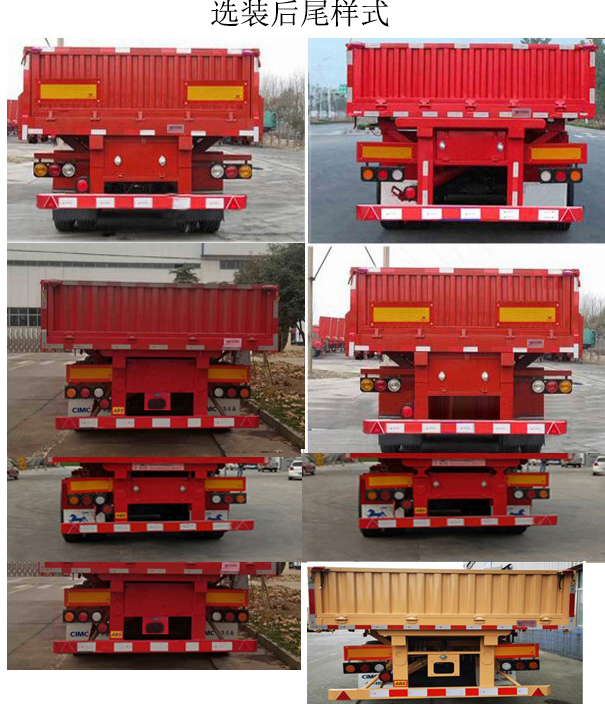

| 備注 | 1、該車卸貨方式為側卸式;選裝前檔及側面欄板樣式;選裝后部廂板式;后尾樣式;工具箱及側防護樣式;側面欄板開數可選4開扇,5開扇,6開扇,3對開扇;該車外形尺寸(mm)中長度/軸距/后懸對應關系為:11500/5500+1310+1310/2080;11000/5300+1310+1310/1880;11000/5500+1310+1310/1680;10500/5300+1310+1310/1580; 2、互換性銘牌對應關系為 11500/5500+1310+1310/2080,前懸1300，前回轉1820，牽引車前回轉≥1970；牽引銷到最后端距離10200 11000/5300+1310+1310/1880，前懸1200，前回轉1750.牽引車前回轉≥1900；牽引銷到最后端距離9800 11000/5500+1310+1310/1680，前懸1200，前回轉1750.牽引車前回轉≥1900；牽引銷到最后端距離9800 10500/5300+1310+1310/1580，前懸1000，前回轉1620.牽引車前回轉≥1770；牽引銷到最后端距離9500 以上對應2550寬度. 11500/5500+1310+1310/2080,前懸1300，前回轉1805，牽引車前回轉≥1960；牽引銷到最后端距離10200 11000/5300+1310+1310/1880，前懸1200，前回轉1735.牽引車前回轉≥1890；牽引銷到最后端距離9800 11000/5500+1310+1310/1680，前懸1200，前回轉1735.牽引車前回轉≥1890；牽引銷到最后端距離9800 10500/5300+1310+1310/1580，前懸1000，前回轉1600.牽引車前回轉≥1750；牽引銷到最后端距離9500 以上對應2500寬度. 3、貨車驅動軸數量應為：N/A | ||||||||||

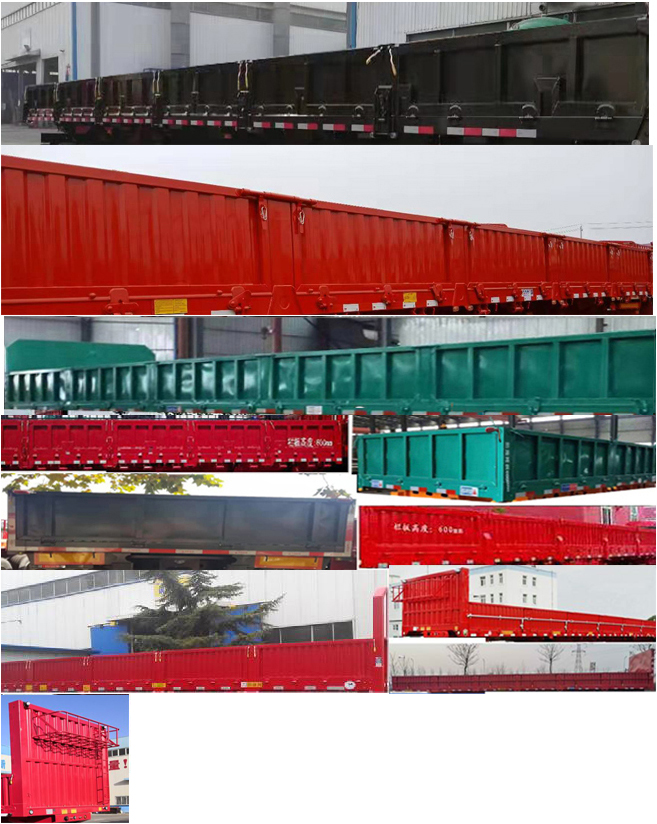

| 選裝照片 |    | ||||||||||
