NMG9401ZC自卸半掛車
來源： 作者：未知 時間：2021-07-05
道路運輸車輛達標車型配置、參數表（掛車）
   | |||||||||||
| 達標車型編號 G033001000 |
| 生產企業 | 扎蘭屯市北方專用汽車有限責任公司 | ||||||||||
| 產品型號 | NMG9401ZC | 產品名稱 | 自卸半掛車 | ||||||||
| 外廓尺寸（長×寬×高）（mm） | 11500,11000,10500,10000×2550,2500×3500,3300,3100,2900,2800,2700 | 貨廂欄板內尺寸（長×寬×高）（mm）或容積（m3）或攪動容量（m3）或有效容積（m3） | 11350,10850,10350,9850×2470,2450,2430,2400,2380×600,500,400,300 | ||||||||
| 總質量（kg） | 40000 | 整備質量（kg） | 6200,6000,5700 | ||||||||
| 支撐裝置型號 | SQ28 | 轉向軸數量（個） | CommonTruckTrailer不適用 | ||||||||
| 輪胎規格 | 11.00R20 12PR,12R22.5 12PR | ||||||||||
| 輪胎數量（個） | 4/4/4 | 掛車設計最高車速（km/h） | 89 | ||||||||
| 側面防護裝置 | 有 | 后下部防護裝置 | 有 | ||||||||
| 載荷布置標識 | 不適用 | 車身反光標識 | 有 | ||||||||
| 起重尾板警示標識 | 不適用 | 起重尾板機械鎖緊裝置 | 不適用 | ||||||||
| 系固點數量 | 前墻（個） | 不適用 | 尾部標志板數量 | 2 | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 水平承載面（個） | 不適用 | 溫度監控裝置 | 不適用 | ||||||||
| 制動器型式（前/后） | 鼓式/鼓式/鼓式 | 氣壓制動系統壓縮空氣干燥、油水分離裝置 | 有 | ||||||||
| 制動間隙自動調整裝置 | 有 | 壓力測試連接器數量（儲氣筒）（個） | 2 | ||||||||
| 制動器襯片更換報警裝置 | 有 | 壓力測試連接器數量（制動氣室）（個） | 6 | ||||||||
| 電子制動系統（EBS）控制器型號 | 不適用 | 防抱制動裝置（ABS） | 有 | ||||||||
| 機械連接裝置型號 | KZ10 | “長車”標志牌 | 不適用 | ||||||||
| 與半掛車匹配的半掛牽引車牽引座規格 | 50 | 牽引銷座板離地高度（mm） | 1300 | ||||||||
| 半掛車前回轉半徑（mm） | 1820,1893,1683,1620 | 與半掛車匹配的半掛牽引車前回轉半徑（≥mm） | 2350 | ||||||||
| 半掛車間隙半徑（mm） | 2300 | 與半掛車匹配的半掛牽引車后回轉半徑（≤mm） | 2200 | ||||||||
| 制動響應時間C（s） | 0.40 | 牽引銷中心軸線到半掛車最后端水平距離（mm） | 10200,10100,9700,9700,9200,9400,9000,8700 | ||||||||
| 牽引桿掛環中心孔直徑（mm） | 不適用 | 中置軸掛車前回轉半徑（mm） | 不適用 | ||||||||
| 與掛車匹配牽引車輛的牽引桿掛環中心距牽引貨車最后端水平距離（mm） | 不適用 | 牽引桿掛環中心離地高度（mm） | 不適用 | ||||||||
| 危險貨物車輛類型 | 不適用 | 懸架型式 | 非獨立式鋼板彈簧 | ||||||||
| 傾覆保護裝置 | 不適用 | 后部防護裝置 | 不適用 | ||||||||
| 罐體尾部至后部防護裝置間距（mm） | 不適用 | 罐體尾部至后下部防護裝置間距（mm） | 不適用 | ||||||||
| 特定運輸介質 | 不適用 | ||||||||||

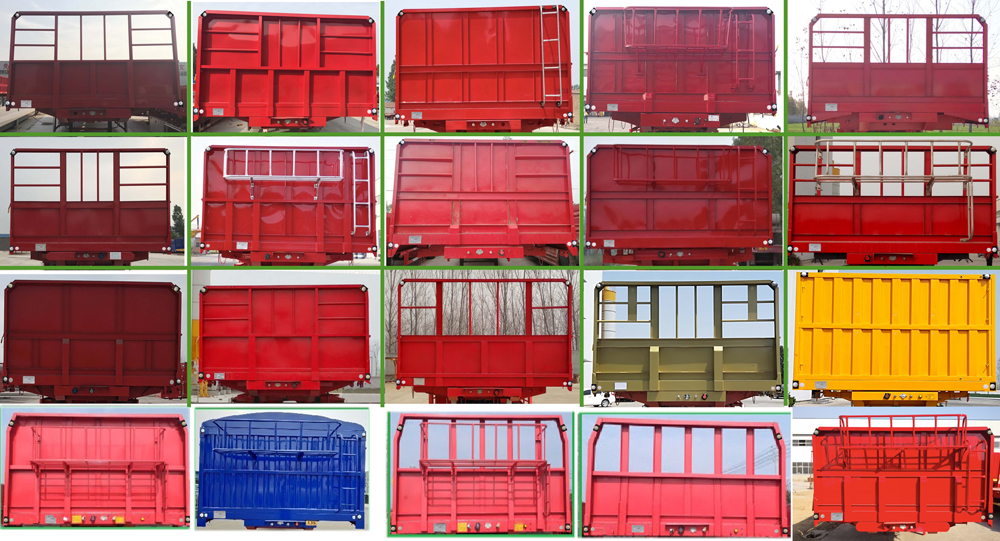

| 備注 | 1.選裝側面樣式，選裝前擋樣式，選裝液壓油箱安裝位置。 2.車身長度/前懸/軸距/后懸/牽引銷中心到最后端的距離/前回轉半徑對應關系（mm）: 11500/1300/5580+1310+1310/2000/10200/1820; 11500/1400/5580+1310+1310/1900/10100/1893; 11000/1300/5180+1310+1310/1900/9700/1820; 11000/1300/5380+1310+1310/1700/9700/1820; 10500/1300/5080+1310+1310/1500/9200/1820; 10500/1100/5080+1310+1310/1700/9400/1683; 10000/1000/5080+1310+1310/1300/9000/1620; 10000/1300/5080+1310+1310/1000/8700/1820. 3.整車長/貨廂長對應關（mm）:11500/11350,11000/10850,10500/10350,10000/9850. | ||||||||||

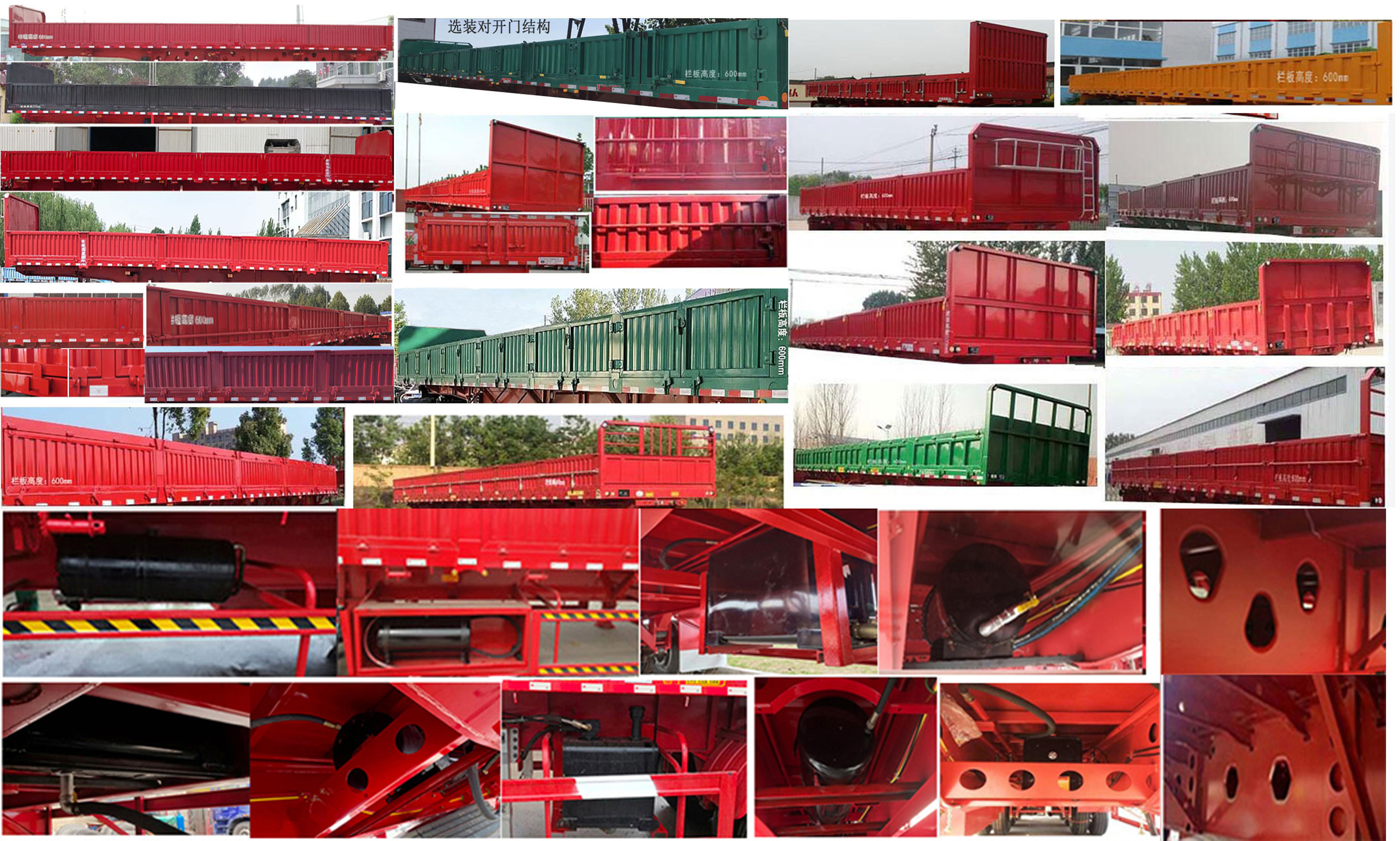

| 選裝照片 |   | ||||||||||
