ZZQ9401Z自卸半掛車
來源： 作者：未知 時間：2021-07-05
道路運輸車輛達標車型配置、參數表（掛車）
   | |||||||||||
| 達標車型編號 G033000868 |
| 生產企業 | 四川中專汽車有限公司 | ||||||||||
| 產品型號 | ZZQ9401Z | 產品名稱 | 自卸半掛車 | ||||||||
| 外廓尺寸（長×寬×高）（mm） | 9000,8600,8200×2500,2550×3550,3750 | 貨廂欄板內尺寸（長×寬×高）（mm）或容積（m3）或攪動容量（m3）或有效容積（m3） | 8470,8070,7670×2400×600 | ||||||||
| 總質量（kg） | 40000 | 整備質量（kg） | 7200,7050,6850 | ||||||||
| 支撐裝置型號 | FW28 | 轉向軸數量（個） | CommonTruckTrailer不適用 | ||||||||
| 輪胎規格 | 12R22.5 12PR | ||||||||||
| 輪胎數量（個） | 4/4/4 | 掛車設計最高車速（km/h） | 89 | ||||||||
| 側面防護裝置 | 有 | 后下部防護裝置 | 有 | ||||||||
| 載荷布置標識 | 不適用 | 車身反光標識 | 有 | ||||||||
| 起重尾板警示標識 | 不適用 | 起重尾板機械鎖緊裝置 | 不適用 | ||||||||
| 系固點數量 | 前墻（個） | 不適用 | 尾部標志板數量 | 2 | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 水平承載面（個） | 不適用 | 溫度監控裝置 | 不適用 | ||||||||
| 制動器型式（前/后） | 鼓式/鼓式/鼓式 | 氣壓制動系統壓縮空氣干燥、油水分離裝置 | 有 | ||||||||
| 制動間隙自動調整裝置 | 有 | 壓力測試連接器數量（儲氣筒）（個） | 2 | ||||||||
| 制動器襯片更換報警裝置 | 有 | 壓力測試連接器數量（制動氣室）（個） | 6 | ||||||||
| 電子制動系統（EBS）控制器型號 | 不適用 | 防抱制動裝置（ABS） | 有 | ||||||||
| 機械連接裝置型號 | KPB | “長車”標志牌 | 不適用 | ||||||||
| 與半掛車匹配的半掛牽引車牽引座規格 | 50 | 牽引銷座板離地高度（mm） | 1280 | ||||||||
| 半掛車前回轉半徑（mm） | 1410,1380,1320 | 與半掛車匹配的半掛牽引車前回轉半徑（≥mm） | 1630,1600,1500 | ||||||||
| 半掛車間隙半徑（mm） | 2350 | 與半掛車匹配的半掛牽引車后回轉半徑（≤mm） | ≤2200 | ||||||||
| 制動響應時間C（s） | 0.35 | 牽引銷中心軸線到半掛車最后端水平距離（mm） | 8200,7850,7600 | ||||||||
| 牽引桿掛環中心孔直徑（mm） | 不適用 | 中置軸掛車前回轉半徑（mm） | 不適用 | ||||||||
| 與掛車匹配牽引車輛的牽引桿掛環中心距牽引貨車最后端水平距離（mm） | 不適用 | 牽引桿掛環中心離地高度（mm） | 不適用 | ||||||||
| 危險貨物車輛類型 | 不適用 | 懸架型式 | 非獨立式鋼板彈簧懸架 | ||||||||
| 傾覆保護裝置 | 不適用 | 后部防護裝置 | 不適用 | ||||||||
| 罐體尾部至后部防護裝置間距（mm） | 不適用 | 罐體尾部至后下部防護裝置間距（mm） | 不適用 | ||||||||
| 特定運輸介質 | 不適用 | ||||||||||

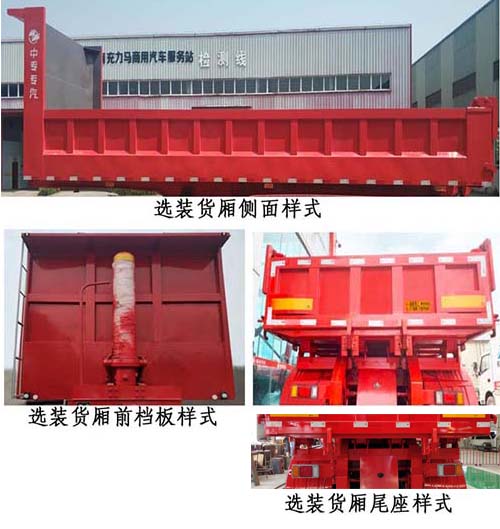

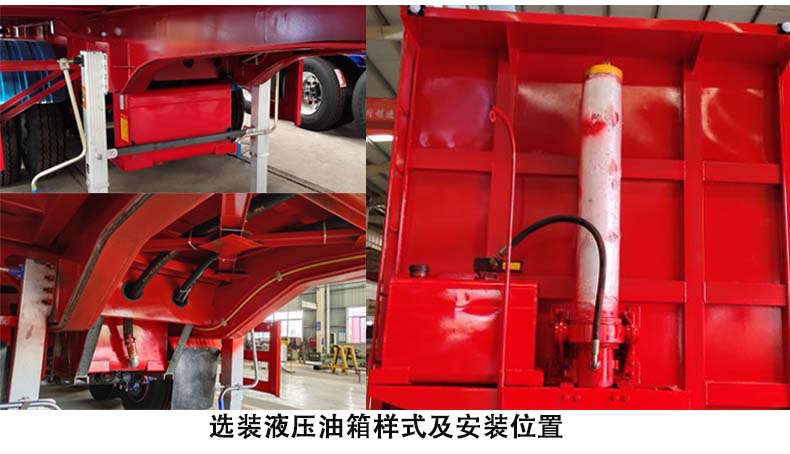

| 備注 | 自卸方式為后卸;整車長/牽引銷中心到車輛最前端距離/軸距/后懸對應關系為:9000/800/4080+1310+1310/1500;8600/750/3880+1310+1310/1350;8200/600/3780+1310+1310/1200;半掛車前回轉半徑/牽引銷中心軸線到半掛車最后端水平距離/與半掛車匹配的半掛牽引車前回轉半徑對應關系為:1410/8200/1630,1380/7850/1600,1320/7600/1600/1500。選裝貨廂前擋板及側面樣式，選裝后尾座樣式，選裝液壓油箱及安裝位置。整車外廓尺寸長/貨廂欄板內尺寸長對應關系為：9000/8470，8600/8070，8200/7670。 | ||||||||||

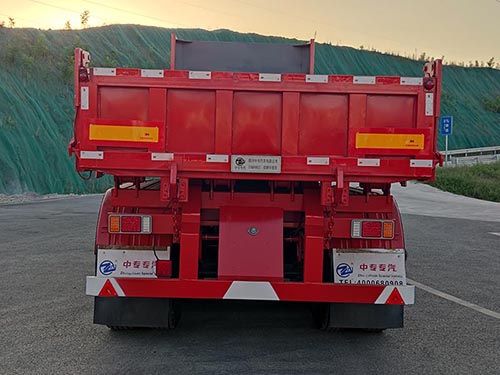

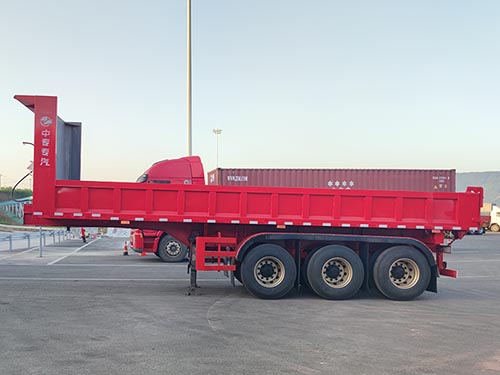

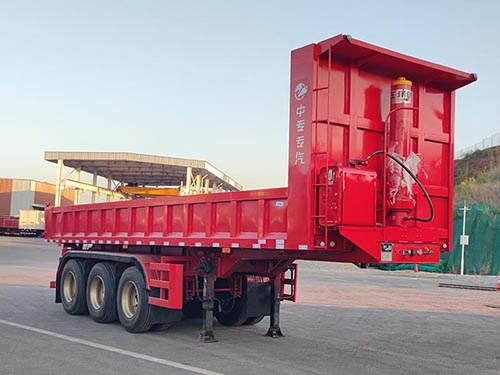

| 選裝照片 |   | ||||||||||
