THC9400TPBE平板運輸半掛車
來源： 作者：未知 時間：2021-07-05
道路運輸車輛達標車型配置、參數表（掛車）
   | |||||||||||
| 達標車型編號 G033000839 |
| 生產企業 | 老河口市通浩汽車零部件有限公司 | ||||||||||
| 產品型號 | THC9400TPBE | 產品名稱 | 平板運輸半掛車 | ||||||||
| 外廓尺寸（長×寬×高）（mm） | 13000,12500,12380,12000,11500,11000×2550,2500×1500,1550,1600,1650,1700,2400,2500,2700,2800,2850,2900,2950,3000,3100 | 貨廂欄板內尺寸（長×寬×高）（mm）或容積（m3）或攪動容量（m3）或有效容積（m3） | 12900,12400,12280,11900,11400,10900×2550,2500×—— | ||||||||
| 總質量（kg） | 40000 | 整備質量（kg） | 6500,6800,7140 | ||||||||
| 支撐裝置型號 | SQ28,YHD28T,YX-D28T,HY-D28T | 轉向軸數量（個） | CommonTruckTrailer不適用 | ||||||||
| 輪胎規格 | 11.00R20 12PR,12R22.5 12PR | ||||||||||
| 輪胎數量（個） | 4/4/4 | 掛車設計最高車速（km/h） | 89 | ||||||||
| 側面防護裝置 | 有 | 后下部防護裝置 | 有 | ||||||||
| 載荷布置標識 | 有 | 車身反光標識 | 有 | ||||||||
| 起重尾板警示標識 | 不適用 | 起重尾板機械鎖緊裝置 | 不適用 | ||||||||
| 系固點數量 | 前墻（個） | 不適用 | 尾部標志板數量 | 2 | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 水平承載面（個） | 54 | 溫度監控裝置 | 不適用 | ||||||||
| 制動器型式（前/后） | 鼓式/鼓式/鼓式 | 氣壓制動系統壓縮空氣干燥、油水分離裝置 | 有 | ||||||||
| 制動間隙自動調整裝置 | 有 | 壓力測試連接器數量（儲氣筒）（個） | 2 | ||||||||
| 制動器襯片更換報警裝置 | 有 | 壓力測試連接器數量（制動氣室）（個） | 6 | ||||||||
| 電子制動系統（EBS）控制器型號 | 不適用 | 防抱制動裝置（ABS） | 有 | ||||||||
| 機械連接裝置型號 | SQKP50#,KZ10.BH-KZ50A,BH-KW50A | “長車”標志牌 | 不適用 | ||||||||
| 與半掛車匹配的半掛牽引車牽引座規格 | 50 | 牽引銷座板離地高度（mm） | 1250 | ||||||||
| 半掛車前回轉半徑（mm） | 1864,1751,1821,1894,1807,1969,1671,1737,1684,1620 | 與半掛車匹配的半掛牽引車前回轉半徑（≥mm） | 2120 | ||||||||
| 半掛車間隙半徑（mm） | 2300 | 與半掛車匹配的半掛牽引車后回轉半徑（≤mm） | 2200 | ||||||||
| 制動響應時間C（s） | 0.38 | 牽引銷中心軸線到半掛車最后端水平距離（mm） | 11640,11800,11700,11600,11720,11500,11300,11200,11100,10900,10800,10700,10400,10000 | ||||||||
| 牽引桿掛環中心孔直徑（mm） | 不適用 | 中置軸掛車前回轉半徑（mm） | 不適用 | ||||||||
| 與掛車匹配牽引車輛的牽引桿掛環中心距牽引貨車最后端水平距離（mm） | 不適用 | 牽引桿掛環中心離地高度（mm） | 不適用 | ||||||||
| 危險貨物車輛類型 | 不適用 | 懸架型式 | 縱置多片鋼板彈簧式非獨立懸架 | ||||||||
| 傾覆保護裝置 | 不適用 | 后部防護裝置 | 不適用 | ||||||||
| 罐體尾部至后部防護裝置間距（mm） | 不適用 | 罐體尾部至后下部防護裝置間距（mm） | 不適用 | ||||||||
| 特定運輸介質 | 不適用 | ||||||||||

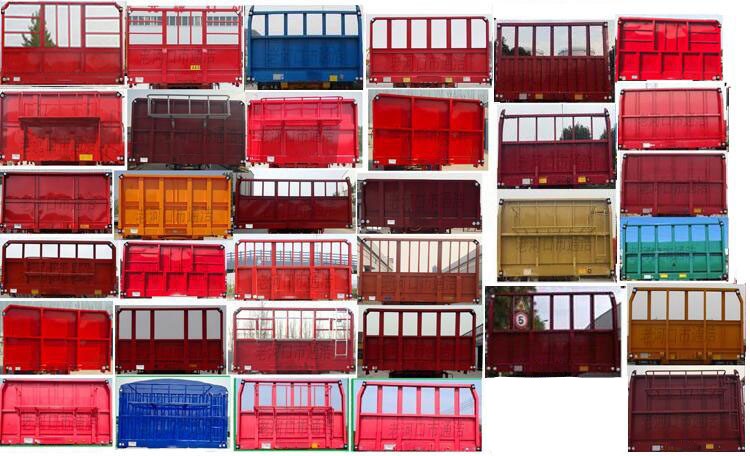

| 備注 | 1、整備質量與額定載質量對應關系:6500/33500,6800/33200,7140/32860; 2、長度/前回轉半徑/前懸/軸距/后懸/牽引銷到車輛最后端距離： （1）13000/1864/1360/7120+1310+1310/1900/11640;（2）13000/1751/1200/7080+1310+1310/2100/11800; （3）13000/1821/1300/6980+1310+1310//2100/11700;（4）13000/1894/1400/6880+1310+1310//2100/11600; （5）13000/1807/1280/6800+1310+1310//2300/11720;（6）13000/1821/1300/6780+1310+1310//2300/11700; （7）13000/1894/1400/6680+1310+1310//2300/11600;（8）13000/1894/1400/6580+1310+1310//2400/11600; （9）13000/1969/1500/6480+1310+1310//2400/11500;（10）12500/1751/1200/6780+1310+1310//1900/11300; （11）12500/1821/1300/6680+1310+1310//1900/11200;（12）12500/1751/1200/6580+1310+1310//2100/11300; （13）12500/1821/1300/6480+1310+1310//2100/11200;（14）12380/1671/1080/6480+1310+1310//2200/11300; （15）12380/1737/1180/6480+1310+1310//2100/11200;（16）12380/1807/1280/6480+1310+1310//2000/11100; （17）12000/1684/1100/6480+1310+1310//1800/10900;（18）12000/1751/1200/6480+1310+1310//1700/10800; （19）12000/1821/1300/6480+1310+1310//1600/10700;（20）11500/1684/1100/6480+1310+1310//1300/10400; （21）11000/1620/1000/6480+1310+1310//1900/10000; 3、選裝前檔結構,選裝側面結構, | ||||||||||

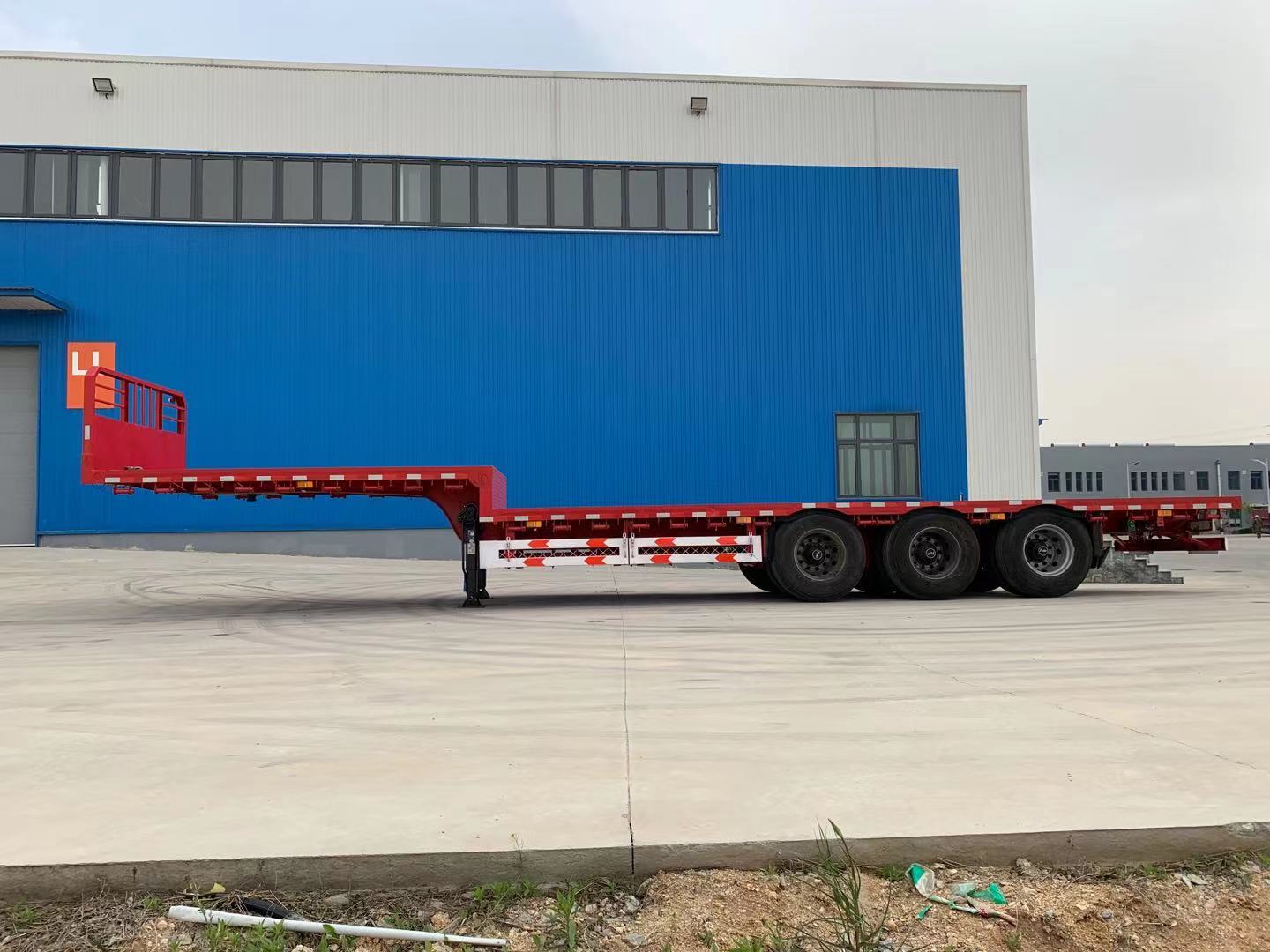

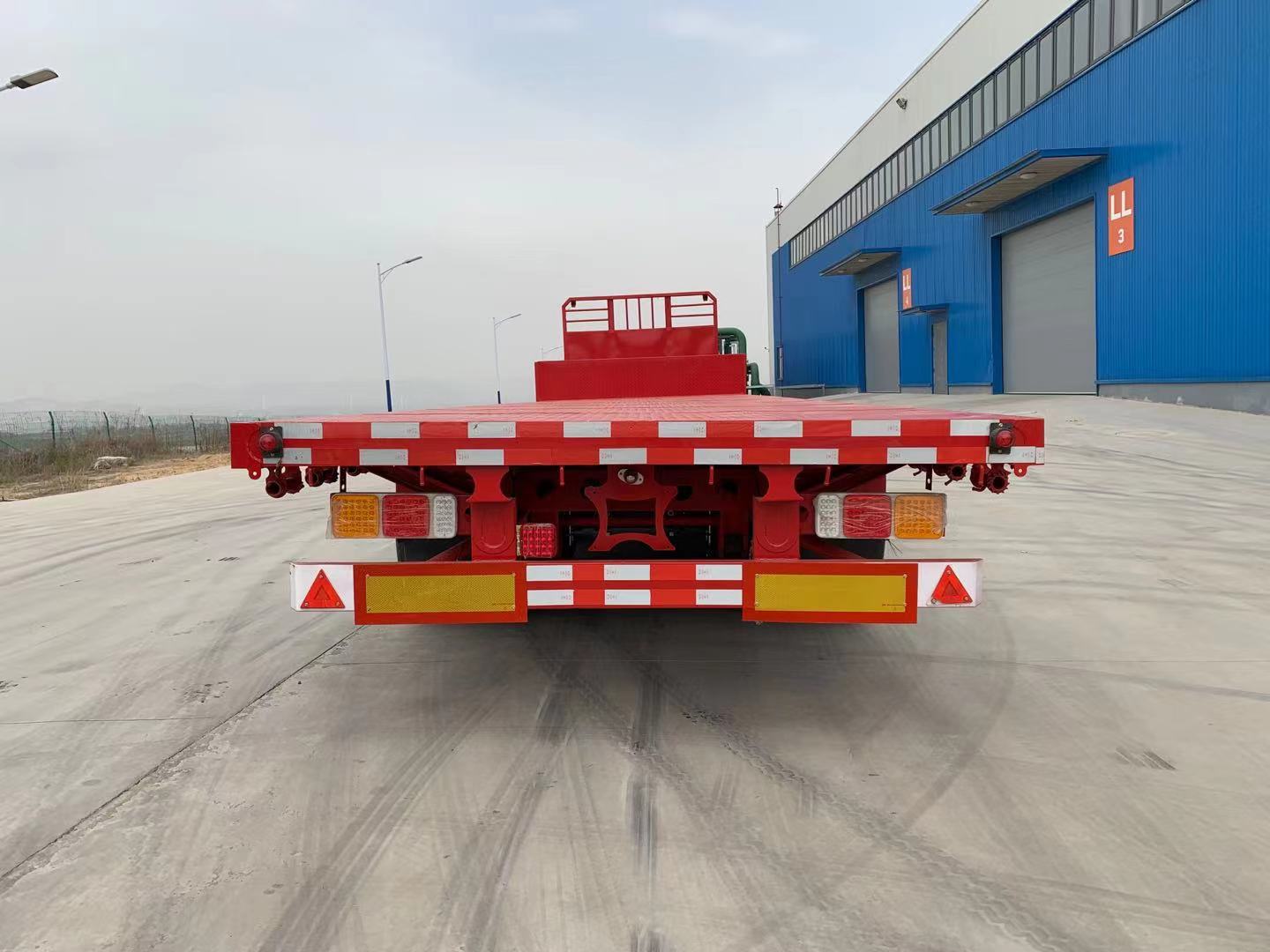

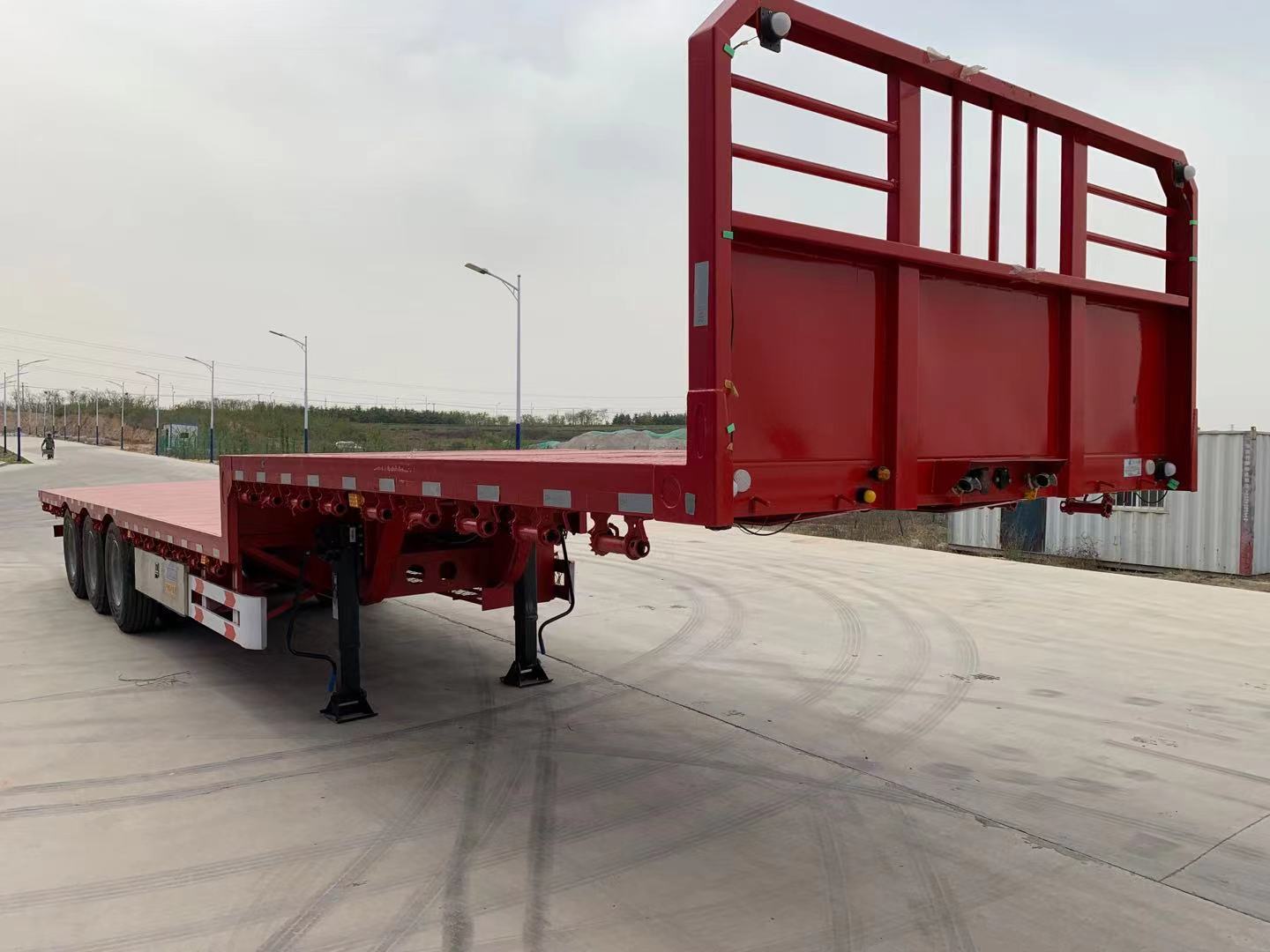

| 選裝照片 |  | ||||||||||
