ZJV9403TJZQDA集裝箱運輸半掛車
來源： 作者：未知 時間：2021-07-05
道路運輸車輛達標車型配置、參數表（掛車）
   | |||||||||||
| 達標車型編號 G033000767 |
| 生產企業 | 青島中集專用車有限公司 | ||||||||||
| 產品型號 | ZJV9403TJZQDA | 產品名稱 | 集裝箱運輸半掛車 | ||||||||
| 外廓尺寸（長×寬×高）（mm） | 13950×2550,2480×1200,1260,1300,1350,1400,1450,1500,1550 | 貨廂欄板內尺寸（長×寬×高）（mm）或容積（m3）或攪動容量（m3）或有效容積（m3） | 不適用 | ||||||||
| 總質量 | 40000 | 整備質量 | 4450,4890 | ||||||||
| 支撐裝置型號 | E100,28T,A440,A400C,SQ28 | 轉向軸數量（個） | CommonTruckTrailer不適用 | ||||||||
| 輪胎規格 | 275/70R22.5 16PR,12R22.5 12PR,11.00R20 12PR | ||||||||||
| 輪胎數量（個） | 4/4/4 | 掛車設計最高車速（km/h） | 89 | ||||||||
| 側面防護裝置 | 有 | 后下部防護裝置 | 有 | ||||||||
| 載荷布置標識 | 有 | 車身反光標識 | 有 | ||||||||
| 起重尾板警示標識 | 不適用 | 起重尾板機械鎖緊裝置 | 不適用 | ||||||||
| 系固點數量 | 前墻（個） | 不適用 | 尾部標志板數量 | 1 | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 水平承載面（個） | 不適用 | 溫度監控裝置 | 不適用 | ||||||||
| 制動器型式（前/后） | 鼓式/鼓式/鼓式 | 氣壓制動系統壓縮空氣干燥、油水分離裝置 | 有 | ||||||||
| 制動間隙自動調整裝置 | 有 | 壓力測試連接器數量（儲氣筒）（個） | 2 | ||||||||
| 制動器襯片更換報警裝置 | 有 | 壓力測試連接器數量（制動氣室）（個） | 6 | ||||||||
| 電子制動系統（EBS）控制器型號 | 不適用 | 防抱制動裝置（ABS） | 有 | ||||||||
| 機械連接裝置型號 | KZ10,BH-KZ50A,BH-KW50A,SQKP50# | “長車”標志牌 | 不適用 | ||||||||
| 與半掛車匹配的半掛牽引車牽引座規格 | 50 | 牽引銷座板離地高度 | 1250 | ||||||||
| 半掛車前回轉半徑 | 2040 | 與半掛車匹配的半掛牽引車前回轉半徑（≥mm） | 2120 | ||||||||
| 半掛車間隙半徑 | 2300 | 與半掛車匹配的半掛牽引車后回轉半徑（≤mm） | 2200 | ||||||||
| 制動響應時間C（s） | 0.38 | 牽引銷中心軸線到半掛車最后端水平距離 | 12110 | ||||||||
| 牽引桿掛環中心孔直徑 | 不適用 | 中置軸掛車前回轉半徑 | 不適用 | ||||||||
| 與掛車匹配牽引車輛的牽引桿掛環中心距牽引貨車最后端水平距離 | 不適用 | 牽引桿掛環中心離地高度 | 不適用 | ||||||||
| 危險貨物車輛類型 | 不適用 | 懸架型式 | 縱置多片鋼板彈簧式非獨立懸架,非獨立空氣懸架 | ||||||||
| 傾覆保護裝置 | 不適用 | 后部防護裝置 | 不適用 | ||||||||
| 罐體尾部至后部防護裝置間距 | 不適用 | 罐體尾部至后下部防護裝置間距 | 不適用 | ||||||||
| 特定運輸介質 | 不適用 | ||||||||||

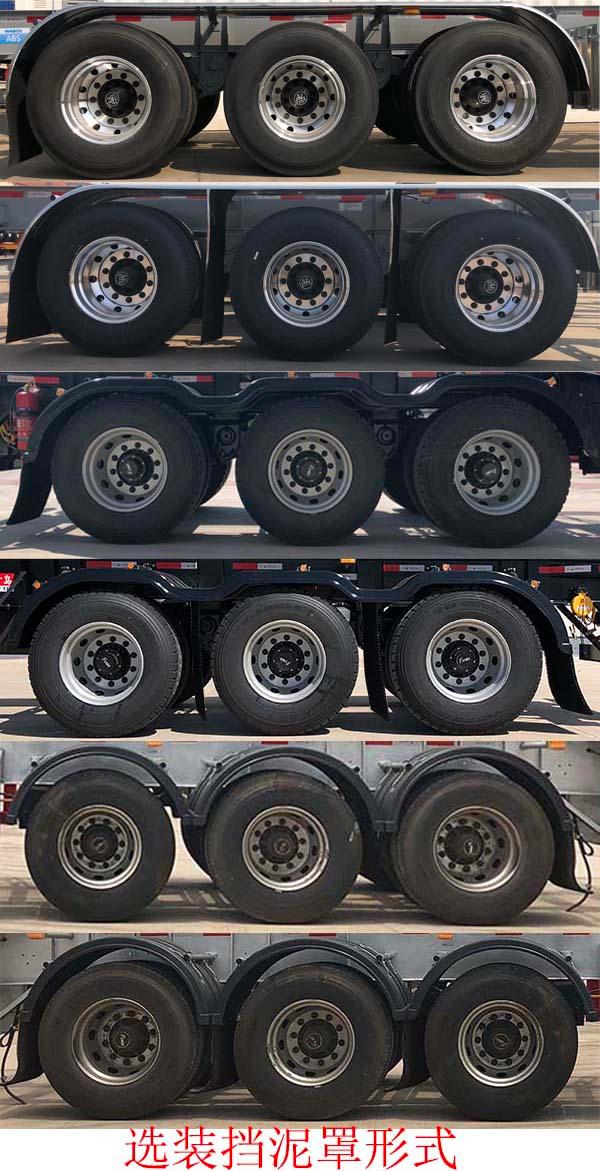

| 備注 | 1.該車用于運輸45英尺集裝箱； 2.整備質量與額定載質量對應關系為：4450/35550,4890/35110;? 3.整車長/寬/前回轉半徑/牽引銷中心到車輛最前端距離/軸距/車輛前軸到貨箱前壁內側的距離/后懸/牽引銷中心軸線到半掛車最后端水平距離/整備質量對應關系為 （1）13950/2550/2040/1840/7800+1310+1310/1840/1690/12110/4450; （2）13950/2480/2040/1840/7800+1310+1310/1840/1690/12110/4450; （3）13950/2550/2040/1840/7800+1310+1310/1840/1690/12110/4890; （4）13950/2480/2040/1840/7800+1310+1310/1840/1690/12110/4890; 4.選裝擋泥罩形式； | ||||||||||

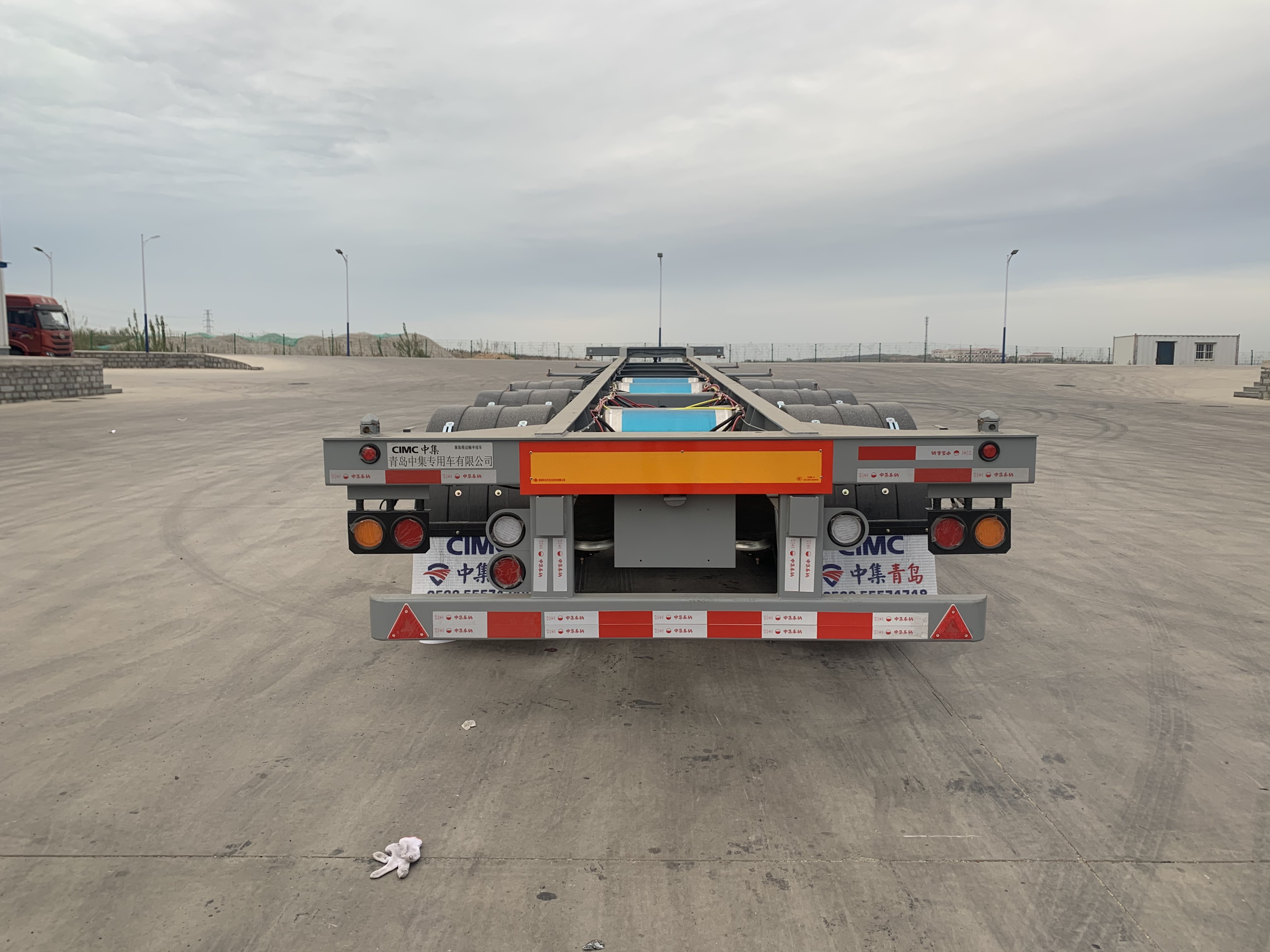

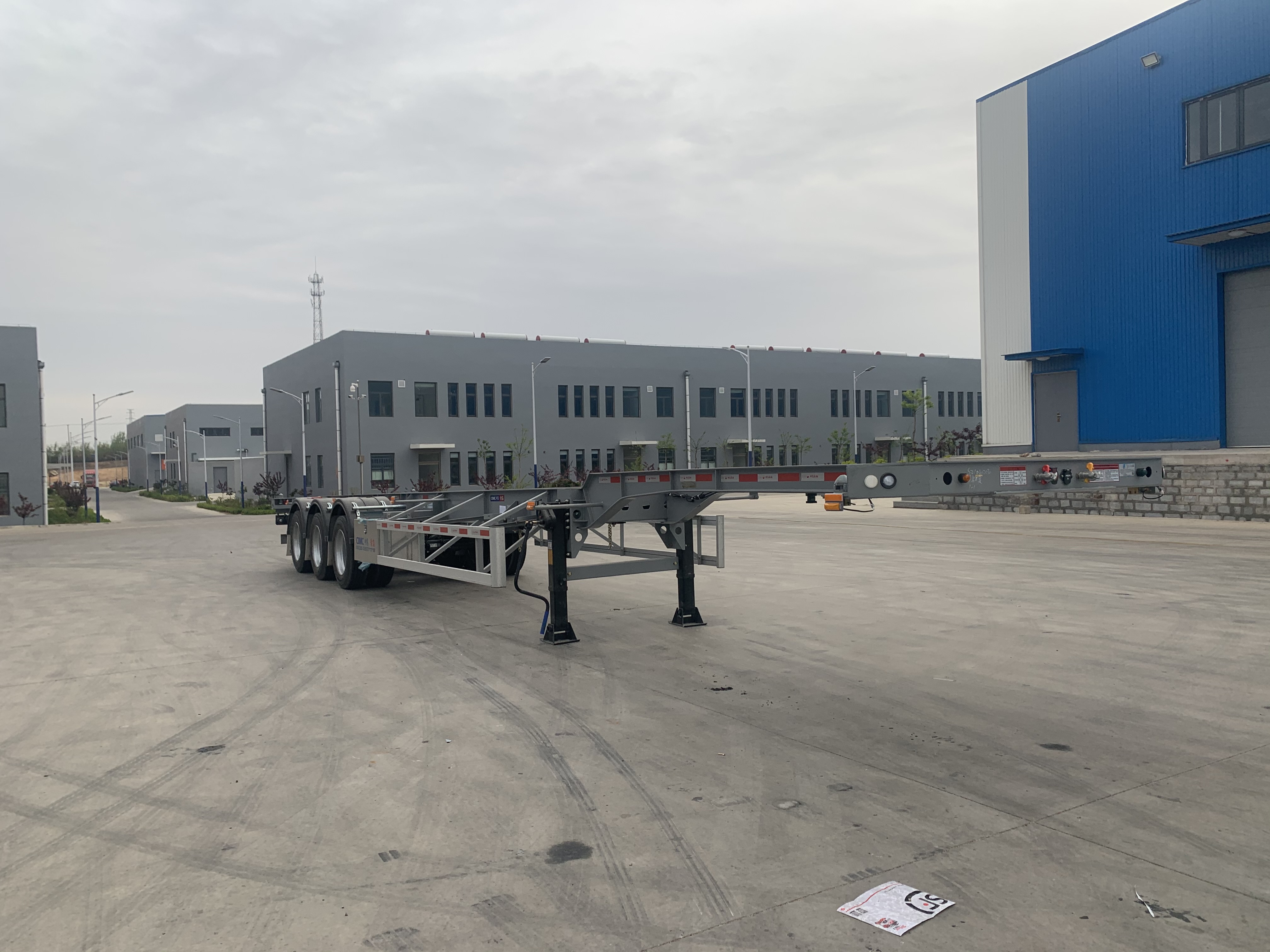

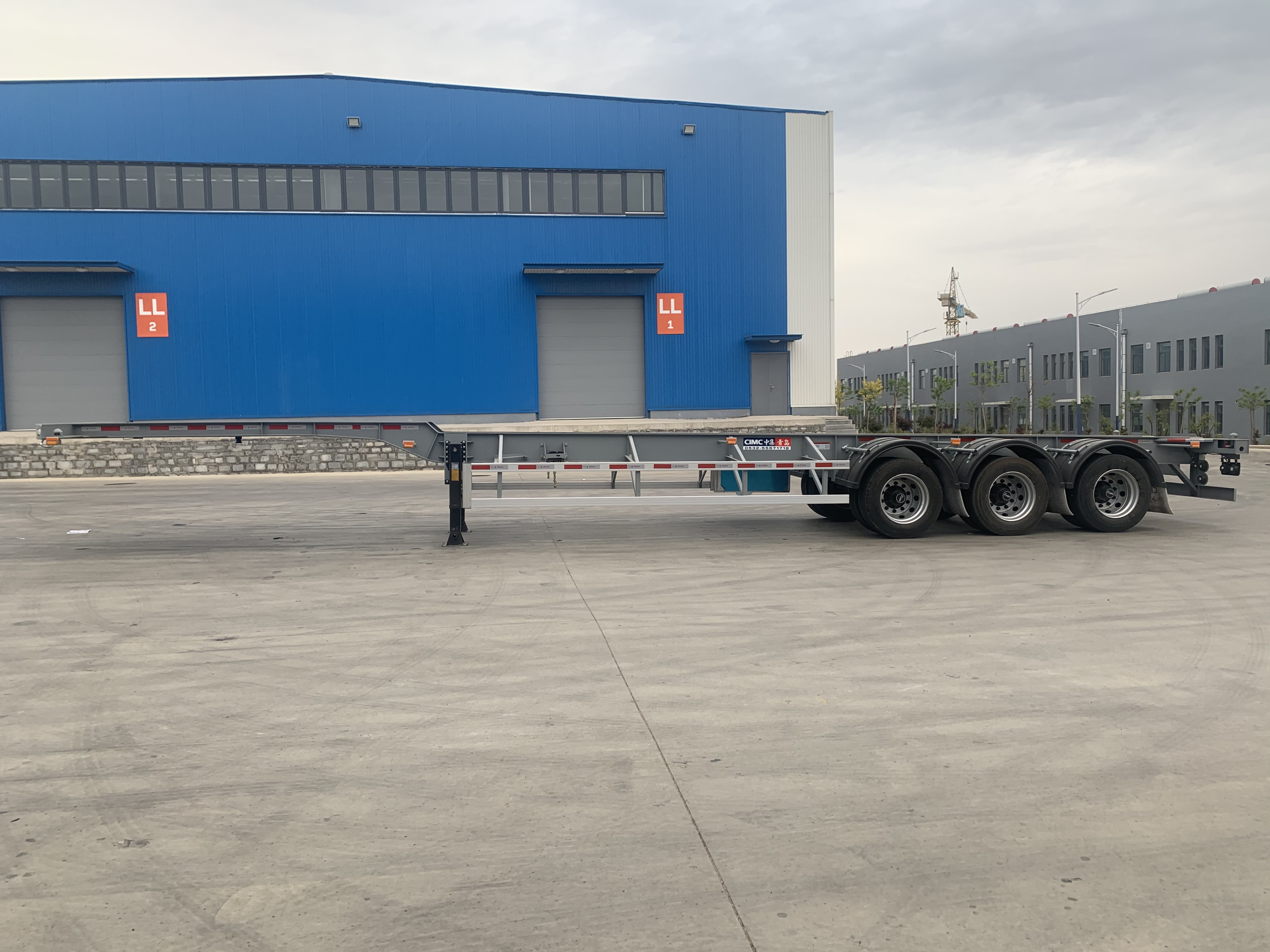

| 選裝照片 |  | ||||||||||
