TSZ9405ZZX自卸半掛車
來源： 作者：未知 時間：2021-07-05
道路運輸車輛達標車型配置、參數表（掛車）
   | |||||||||||
| 達標車型編號 G033000759 |
| 生產企業 | 眉山中車物流裝備有限公司 | ||||||||||
| 產品型號 | TSZ9405ZZX | 產品名稱 | 自卸半掛車 | ||||||||
| 外廓尺寸（長×寬×高）（mm） | 9100,9400×2550×3575 | 貨廂欄板內尺寸（長×寬×高）（mm）或容積（m3）或攪動容量（m3）或有效容積（m3） | 8500,8800×2400×600 | ||||||||
| 總質量（kg） | 40000 | 整備質量（kg） | 7300 | ||||||||
| 支撐裝置型號 | CL28000 | 轉向軸數量（個） | CommonTruckTrailer不適用 | ||||||||
| 輪胎規格 | 12R22.5 12PR | ||||||||||
| 輪胎數量（個） | 4/4/4 | 掛車設計最高車速（km/h） | 85 | ||||||||
| 側面防護裝置 | 有 | 后下部防護裝置 | 有 | ||||||||
| 載荷布置標識 | 不適用 | 車身反光標識 | 有 | ||||||||
| 起重尾板警示標識 | 不適用 | 起重尾板機械鎖緊裝置 | 不適用 | ||||||||
| 系固點數量 | 前墻（個） | 不適用 | 尾部標志板數量 | 2 | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 水平承載面（個） | 不適用 | 溫度監控裝置 | 不適用 | ||||||||
| 制動器型式（前/后） | 鼓式/鼓式/鼓式 | 氣壓制動系統壓縮空氣干燥、油水分離裝置 | 有 | ||||||||
| 制動間隙自動調整裝置 | 有 | 壓力測試連接器數量（儲氣筒）（個） | 2 | ||||||||
| 制動器襯片更換報警裝置 | 有 | 壓力測試連接器數量（制動氣室）（個） | 12 | ||||||||
| 電子制動系統（EBS）控制器型號 | 不適用 | 防抱制動裝置（ABS） | 有 | ||||||||
| 機械連接裝置型號 | KPB | “長車”標志牌 | 不適用 | ||||||||
| 與半掛車匹配的半掛牽引車牽引座規格 | 50 | 牽引銷座板離地高度（mm） | 1300 | ||||||||
| 半掛車前回轉半徑（mm） | 1440 | 與半掛車匹配的半掛牽引車前回轉半徑（≥mm） | 2200 | ||||||||
| 半掛車間隙半徑（mm） | 2400 | 與半掛車匹配的半掛牽引車后回轉半徑（≤mm） | 2100 | ||||||||
| 制動響應時間C（s） | 0.40 | 牽引銷中心軸線到半掛車最后端水平距離（mm） | 7976,8276 | ||||||||
| 牽引桿掛環中心孔直徑（mm） | 不適用 | 中置軸掛車前回轉半徑（mm） | 不適用 | ||||||||
| 與掛車匹配牽引車輛的牽引桿掛環中心距牽引貨車最后端水平距離（mm） | 不適用 | 牽引桿掛環中心離地高度（mm） | 不適用 | ||||||||
| 危險貨物車輛類型 | 不適用 | 懸架型式 | 非獨立鋼板彈簧 | ||||||||
| 傾覆保護裝置 | 不適用 | 后部防護裝置 | 不適用 | ||||||||
| 罐體尾部至后部防護裝置間距（mm） | 不適用 | 罐體尾部至后下部防護裝置間距（mm） | 不適用 | ||||||||
| 特定運輸介質 | 不適用 | ||||||||||
| 備注 | 該車自卸方式為后卸；ABS型號為CM2XL-4S/2M，生產廠家為廣州瑞立科密汽車電子股份有限公司；側面和后下部防護裝置材料均為Q235，側防護裝置與車身連接方式為螺栓連接，后下部防護裝置與車身連接方式為焊接，后下部防護裝置斷面尺寸為170mm×60mm,離地高度為490mm；選裝貨箱欄板結構及外觀樣式，選裝工具箱，選裝爬梯，選裝篷布架，選裝翻轉支架結構，選裝前墻結構，選裝后門結構，選裝液壓油箱安裝位置;選裝牌照架結構;選裝油箱支架結構。車長/箱長/軸距/后懸的對應關系:9400/8800/4480+1310+1310/1176;9100/8500/4200+1310+1310/1156。 | ||||||||||

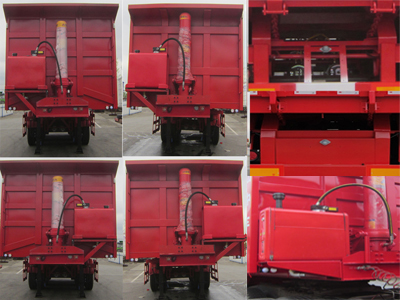

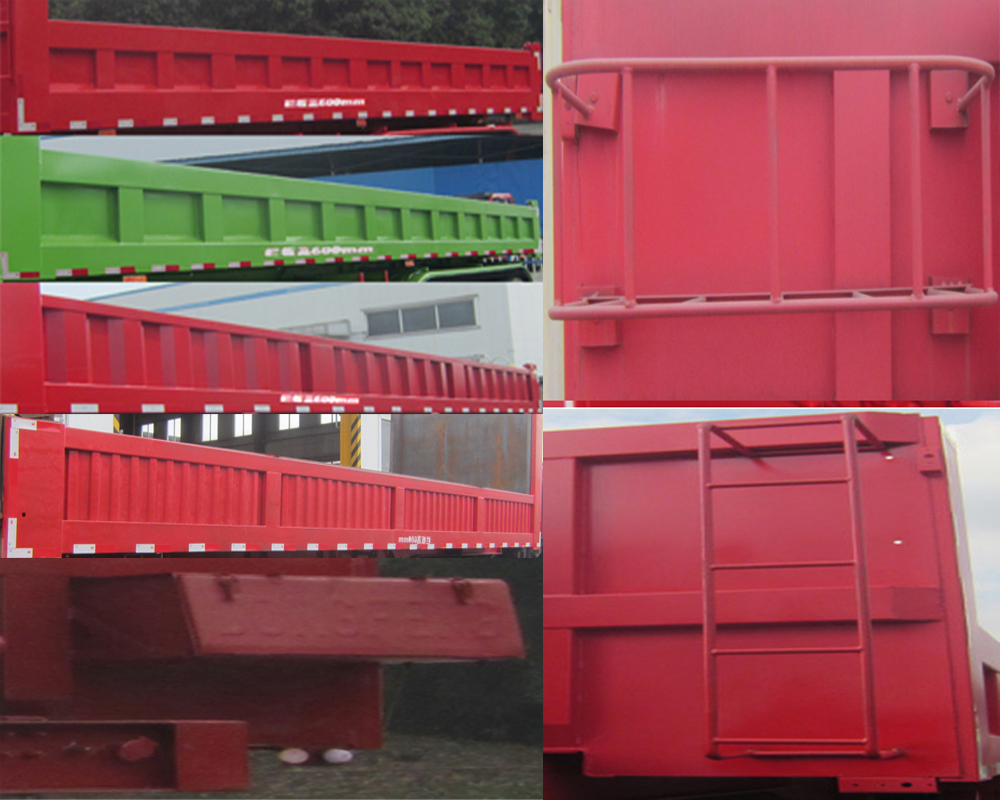

| 選裝照片 |    | ||||||||||
