LJH9401TPB平板運輸半掛車
來源： 作者：未知 時間：2021-07-05
道路運輸車輛達標車型配置、參數表（掛車）
   | |||||||||||
| 達標車型編號 G033000751 |
| 生產企業 | 山東駿華車輛有限公司 | ||||||||||
| 產品型號 | LJH9401TPB | 產品名稱 | 平板運輸半掛車 | ||||||||
| 外廓尺寸（長×寬×高）（mm） | 11500,11000,10500×2550,2500×1450,1500,1550,1580,1680,2500,2700,2800,2900,3100,3300,3500 | 貨廂欄板內尺寸（長×寬×高）（mm）或容積（m3）或攪動容量（m3）或有效容積（m3） | 11350,10850,10350×2550,2500×—— | ||||||||
| 總質量 | 40000 | 整備質量 | 6200,6000,5800,5650 | ||||||||
| 支撐裝置型號 | SQ28 | 轉向軸數量（個） | CommonTruckTrailer不適用 | ||||||||
| 輪胎規格 | 11.00R20 12PR,12R22.5 12PR | ||||||||||
| 輪胎數量（個） | 4/4/4 | 掛車設計最高車速（km/h） | 89 | ||||||||
| 側面防護裝置 | 有 | 后下部防護裝置 | 有 | ||||||||
| 載荷布置標識 | 有 | 車身反光標識 | 有 | ||||||||
| 起重尾板警示標識 | 不適用 | 起重尾板機械鎖緊裝置 | 不適用 | ||||||||
| 系固點數量 | 前墻（個） | 不適用 | 尾部標志板數量 | 2 | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 水平承載面（個） | 40 | 溫度監控裝置 | 不適用 | ||||||||
| 制動器型式（前/后） | 鼓式/鼓式/鼓式 | 氣壓制動系統壓縮空氣干燥、油水分離裝置 | 有 | ||||||||
| 制動間隙自動調整裝置 | 有 | 壓力測試連接器數量（儲氣筒）（個） | 2 | ||||||||
| 制動器襯片更換報警裝置 | 有 | 壓力測試連接器數量（制動氣室）（個） | 6 | ||||||||
| 電子制動系統（EBS）控制器型號 | 不適用 | 防抱制動裝置（ABS） | 有 | ||||||||
| 機械連接裝置型號 | KZ10 | “長車”標志牌 | 不適用 | ||||||||
| 與半掛車匹配的半掛牽引車牽引座規格 | 50 | 牽引銷座板離地高度 | 1300 | ||||||||
| 半掛車前回轉半徑 | 1820,1893,1968,1803,1877,1953 | 與半掛車匹配的半掛牽引車前回轉半徑（≥mm） | 2550 | ||||||||
| 半掛車間隙半徑 | 2250 | 與半掛車匹配的半掛牽引車后回轉半徑（≤mm） | 2150 | ||||||||
| 制動響應時間C（s） | 0.40 | 牽引銷中心軸線到半掛車最后端水平距離 | 9100,9600,9700,10000 | ||||||||
| 牽引桿掛環中心孔直徑 | 不適用 | 中置軸掛車前回轉半徑 | 不適用 | ||||||||
| 與掛車匹配牽引車輛的牽引桿掛環中心距牽引貨車最后端水平距離 | 不適用 | 牽引桿掛環中心離地高度 | 不適用 | ||||||||
| 危險貨物車輛類型 | 不適用 | 懸架型式 | 非獨立式鋼板彈簧平衡懸架 | ||||||||
| 傾覆保護裝置 | 不適用 | 后部防護裝置 | 不適用 | ||||||||
| 罐體尾部至后部防護裝置間距 | 不適用 | 罐體尾部至后下部防護裝置間距 | 不適用 | ||||||||
| 特定運輸介質 | 不適用 | ||||||||||
| 備注 | 該車選裝不帶前擋板結構,選裝不帶前擋板時的高度為:1450,1500,1550,1580,1680;選裝前擋板結構;選裝大梁異形孔結構;選裝號牌板結構;車長/軸距/后懸/牽引銷中心至車輛最前端距離/前回轉半徑/牽引銷中心至車輛最后端距離尺寸關系：10500/5180+1310+1310/1300/1400/1893/9100,11000/5180+1310+1310/1800/1400/1893/9600,11000/5280+1310+1310/1700/1400/1893/9600,11000/5380+1310+1310/1700/1300/1820/9700,11500/5280+1310+1310/2100/1500/1968/10000,11500/5380+1310+1310/2000/1500/1968/10000,11500/5580+1310+1310/1800/1500/1968/10000;11500/5680+1310+1310/1700/1500/1893/10000;貨箱內長/前懸/后懸/車輛前軸到貨箱前壁內側的距離/整備質量/軸距的對應關系為：(1)10350/1400/1300/1250/5650/5180+1310+1310,(2)10850/1400/1800/1250/5650/5180+1310+1310,(3)10850/1400/1700/1250/5800/5280+1310+1310,(4)10850/1300/1700/1150/5800/5380+1310+1310,(5)11350/1500/2100/1350/6000/5280+1310+1310,(6)11350/1500/2000/1350/6000/5380+1310+1310,(7)11350/1500/1800/1350/6200/5580+1310+1310,(8)11350/1500/1700/1250/6200/5680+1310+1310.整備質量/額定載質量對應關系：6200/33800,6000/34000,5800/34200,5650/34350. | ||||||||||

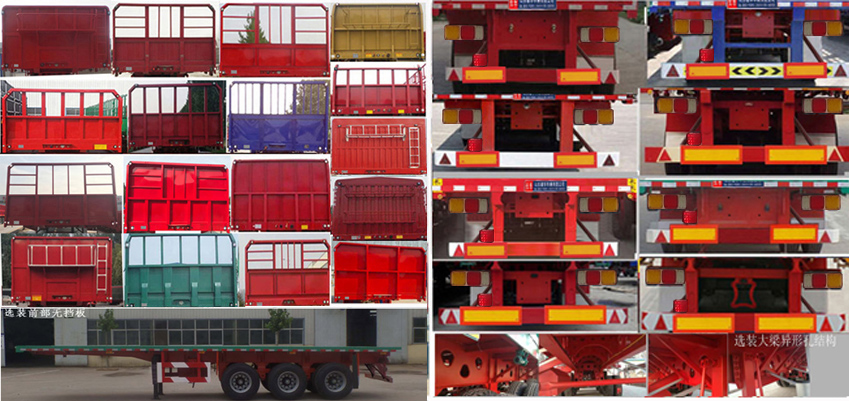

| 選裝照片 |  | ||||||||||
